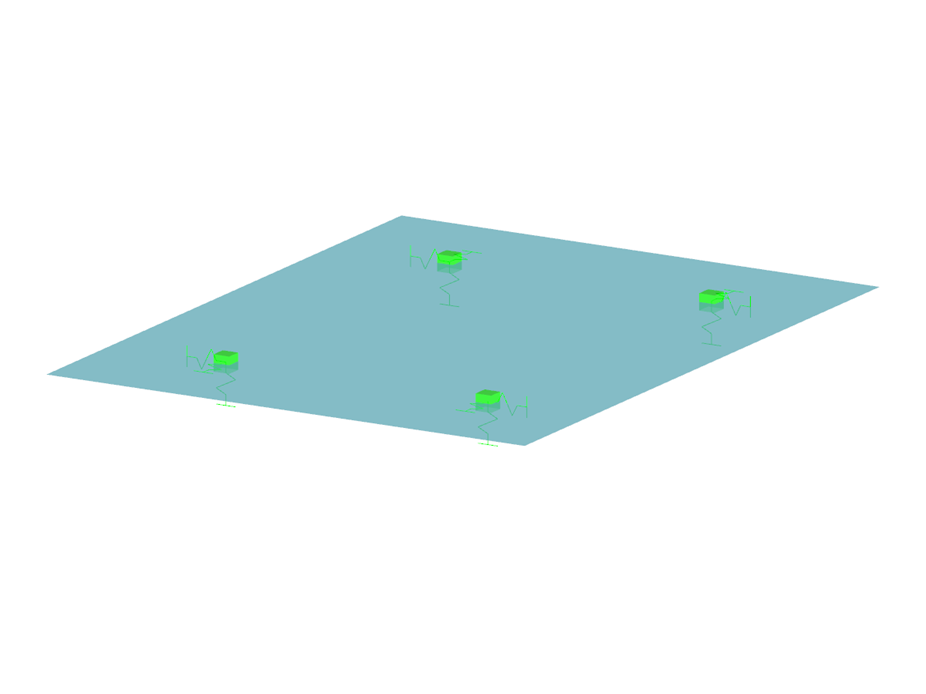

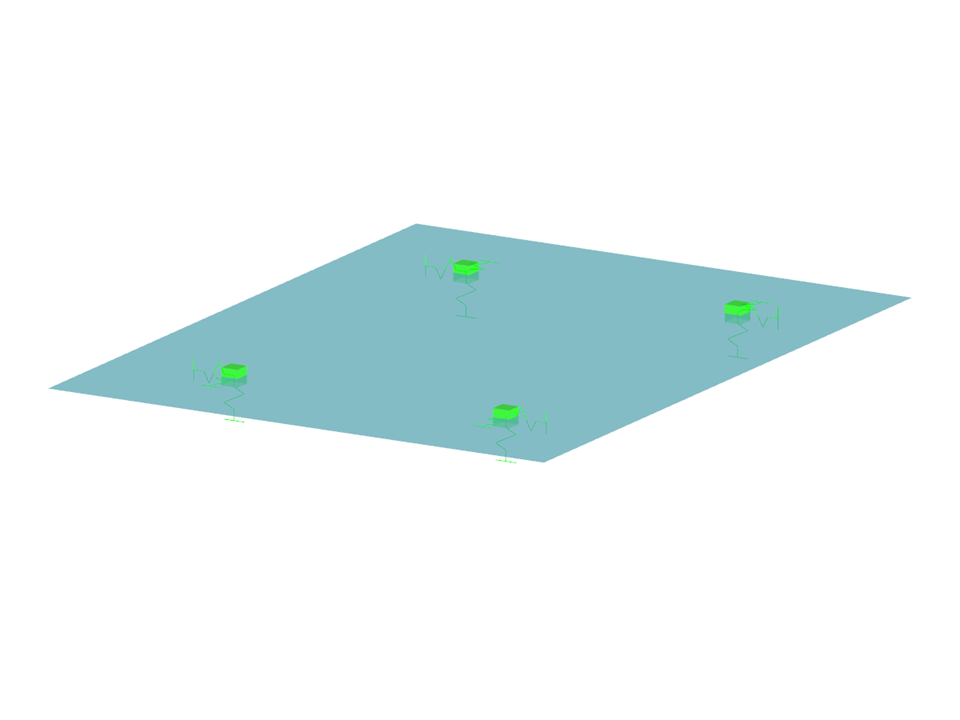

Cobertura de vidro com suportes de ponta
Número de nós | 20 |
Número de linhas | 8 |
Número de superfícies | 5 |
Número de casos de carga | 2 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 2 |
Peso total | 0,059 t |
Dimensões (métricas) | 1,067 x 1,372 x 0,079 m |
Dimensões (imperial) | 3.5 x 4.5 x 0.26 feet |
Versão do programa | 5.17.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
