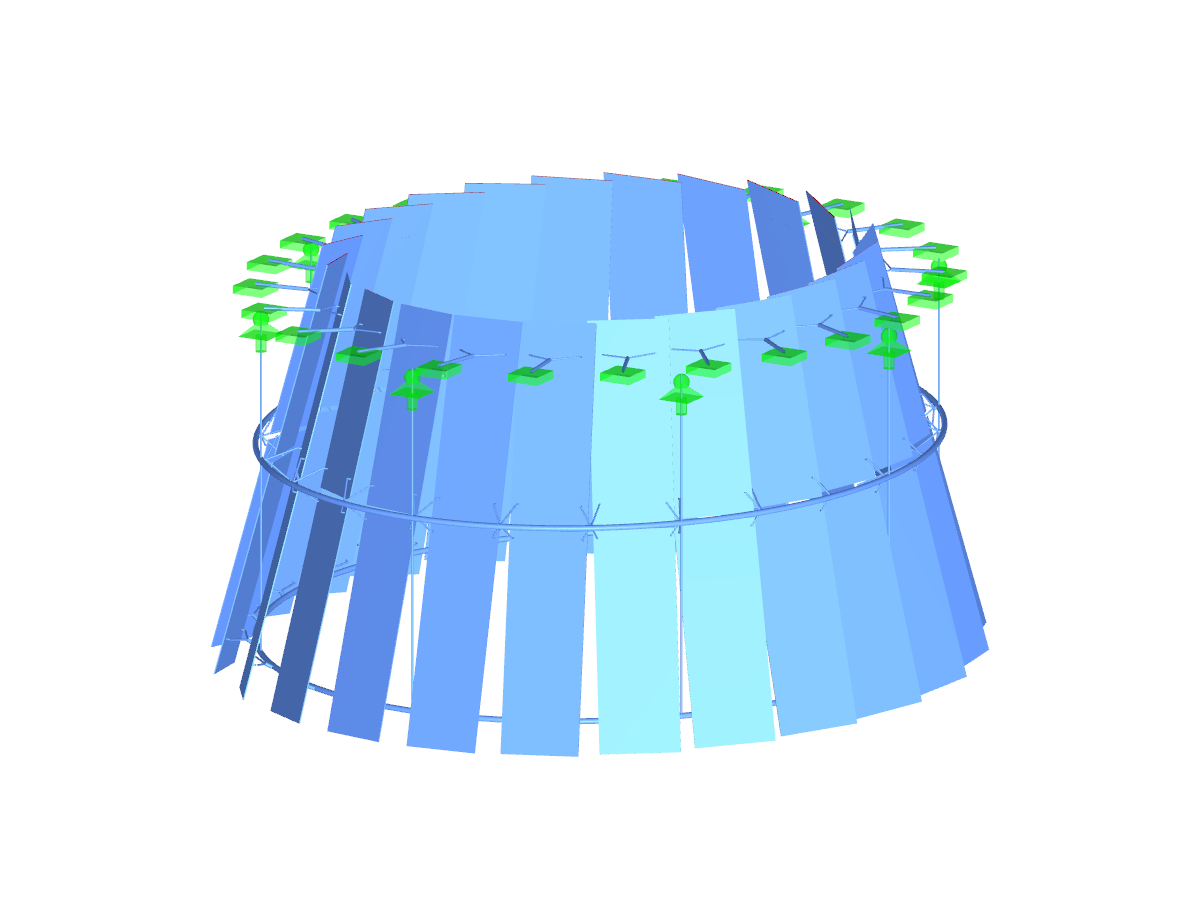

Cubierta de vidrio con porta puntas
Número de nudos | 20 |
Número de líneas | 8 |
Número de superficies | 5 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 4 |
Número de combinaciones de resultados | 2 |
Peso completo | 0.059 t |
Dimensiones (métricas) | 1,067 x 1,372 x 0,079 m |
Dimensiones (imperiales) | 3.5 x 4.5 x 0.26 feet |
Versión del programa | 5.17.02 |
