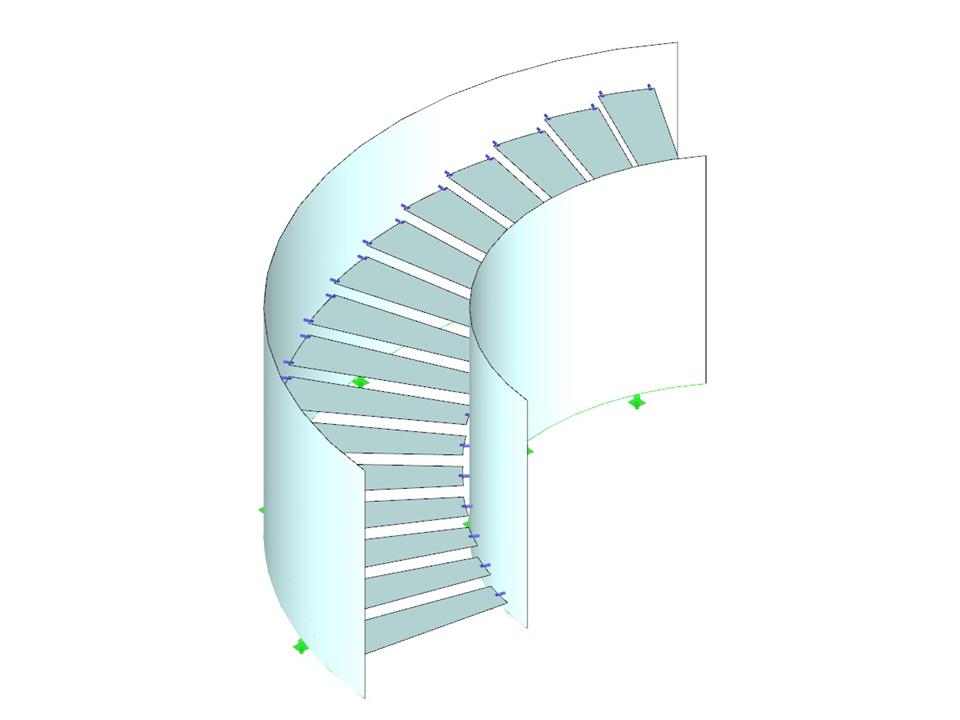

Скачайте данную модель винтовой лестницы из стекла и откройте ее в программе для расчета по методу конечных элементов RFEM.
Эта модель была использована в нашем бесплатном вебинаре «Как повысить свою производительность в программе RFEM», который прошел 14 июля 2020 на немецком языке и 7 июля 2020, на английском.
Модель, используемая в
Винтовая лестница из стекла
| Количество узлов | 368 |
| Количество линий | 274 |
| Количество стержней | 144 |
| Количество поверхностей | 18 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 1,728 t |
| Размеры (метрические) | 5,250 x 2,000 x 3,500 m |
| Размеры (имперские) | 17.22 x 6.56 x 11.48 feet |
