Online manuál programu RFEM - Plochy (anglicky)
Stáhněte si model točeného skleněného schodiště a otevřete ho v programu konečných prvků RFEM.
Tento model je k dispozici v bezplatném webináři "Jak být produktivnější při používání programu RFEM" ze dne 14. července 2020 (v němčině a 7. července 2020 v angličtině).
Model použitý v

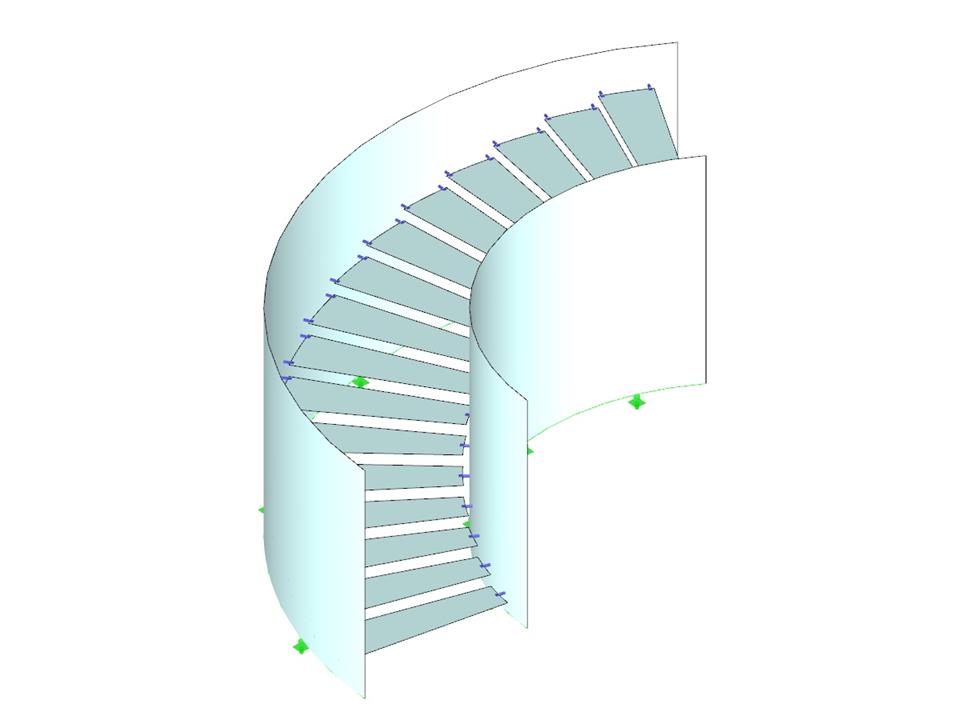

Točité schodiště ze skla
| Počet uzlů | 368 |
| Počet linií | 274 |
| Počet prutů | 144 |
| Počet ploch | 18 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 1,728 t |
| Rozměry (metrické) | 5,250 x 2,000 x 3,500 m |
| Rozměry (imperiální) | 17.22 x 6.56 x 11.48 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Délka: 01:05:28 min
Délka: 00:00:48 min
Délka: 00:00:40 min
Délka: 00:00:25 min
Délka: 00:01:27 min
Délka: 00:01:37 min
Délka: 00:01:25 min
Délka: 00:01:35 min
www.isen_LI.jpg?mw=350&hash=884ca7c4739fd5d2643994f417a345f17b1e1fad)
V oblasti skleněných konstrukcí se pro různé účely používají různá skla s různou skladbou vrstev. Jedná se klasicky o: plavené sklo, tepelně zpevněné sklo a tvrzené bezpečnostní sklo.
Vzhledem ke specifickým vlastnostem materiálu, jakým je sklo, je třeba při modelování v programu MKP věnovat zvláštní pozornost detailům. Sklo má velmi vysokou pevnost v tlaku, a proto lze pozorovat určitou tendenci posuzovat ho pouze na tahová napětí. Zvláštní nevýhodou tohoto materiálu je jeho křehkost. Proto by se neměly opomíjet případné špičky napětí ve výpočtu.
Při návrhu tabulí z izolačního skla je mimo jiné také třeba zohlednit zvláštní požadavky ohledně působiště zatížení. Působit mohou například zatížení větrem nebo zatížení od bezpečnostního zajištění. Zatížení větrem by přitom měla působit na vnější stranu, zatímco zatížení od bezpečnostního zajištění na vnitřní stranu.
U posuzování skla v přídavném modulu RF‑GLASS jsou v zásadě dvě různé možnosti výpočtu: 2D a 3D výpočet. Základní rozdíl těchto dvou variant posouzení je programem automatizované modelování vrstev v dočasném modelu. Při 2D posouzení jsou pro jednotlivé vrstvy generovány plošné prvky (desková teorie), zatímco pro 3D posouzení jsou jednotlivé vrstvy tvořeny tělesy. Podle zvolené skladby vrstev jsou možnosti výběru k dispozici, nebo jsou automaticky nastaveny programem.
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF můžete integrovat do svých webových stránek pomocí JavaScriptu podle následujícího návodu (stejně jako na webových stránkách společnosti Dlubal Modely ke stažení): „Snadné zobrazení interaktivních 3D modelů na webu a v AR“ .
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
Přímé rozhraní k aplikaci Revit umožňuje aktualizovat model Revit v souladu se změnami v programu RFEM nebo RSTAB. V závislosti na provedených úpravách se musí objekty Revit případně znovu vygenerovat (smazat a následně opět generovat). Při tomto novém generování se vychází z modelu RFEM nebo RSTAB.
Pokud se chcete tomuto přegenerování vyhnout, zaškrtněte políčko 'Aktualizovat pouze materiály, tloušťky a průřezy'. V takovém případě se upraví pouze tyto vlastnosti objektů. Změny, které se netýkají materiálu, tloušťky ploch nebo průřezu, se ovšem nezohlední.
- Posouzení jednovrstvého nebo vrstveného skla a plynového izolačního skla
- posouzení zakřivených skel
- Možnost výběru buď lokálního výpočtu bez zohlednění vlivu okolní konstrukce, nebo globálního výpočtu s ohledem na vliv celé konstrukce
- Výpočet mezních napětí podle DIN 18008:2010-12 nebo TRLV:2006-08
- Zařazení zatížení do tříd trvání zatížení
- Rozsáhlá databáze materiálů obsahuje všechny běžné typy skla, fólií a plynů podle DIN 18008:2010-12, E DIN EN 13474 a předpisu TRLV:2006-08
- Volitelné zohlednění smykového spřažení vrstev
- Zohlednění klimatických zatížení
- Výpočet podle lineární statické analýzy nebo nelineární analýzy podle analýzy velkých deformací. analýzy
- Analýza napětí, posouzení mezního stavu únosnosti, posouzení mezního stavu použitelnosti
- Grafické zobrazení všech výsledků v programu RFEM
- Možnost filtrovat výsledky a stupnice barev v tabulkách výsledků
- Přímý export dat do MS Excel
Kde najdu v přídavném modulu RF-GLASS detaily pro skladbu?
Je možné v přídavném modulu RF-GLASS posoudit sféricky ohnutou skleněnou tabuli?
Jak je možné v přídavném modulu RF-GLASS stanovit tuhost spřažení?
Je možné při výpočtu v přídavném modulu RF-GLASS zohlednit zatížení na skleněnou tabuli od konstrukce?
Jak mohu zohlednit pevnost oblasti ovlivněné svarem pro hliník?
Jak mohu v programu RFEM 6 aplikovat zatížení na pruty, které neleží v jedné rovině?
