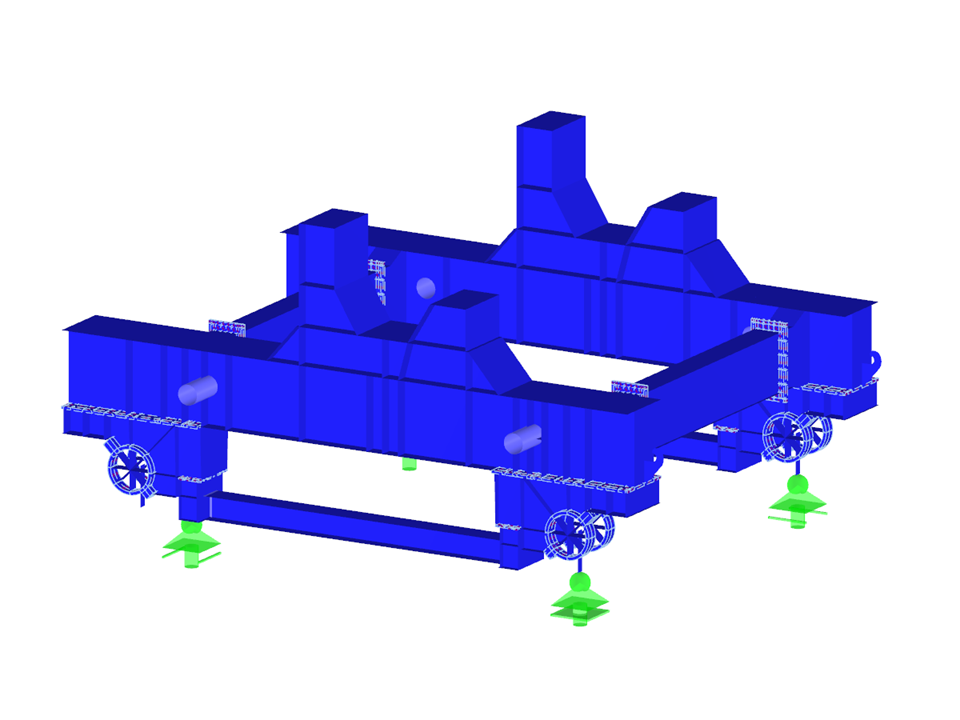

Rechargierfähre
Anzahl Knoten | 7403 |
Anzahl Linien | 12180 |
Anzahl Stäbe | 172 |
Anzahl Flächen | 6842 |
Anzahl Volumenkörper | 1128 |
Anzahl Lastfälle | 1 |
Abmessungen (metrisch) | 7.760 x 6.475 x 4.016 m |
Abmessungen (imperial) | 25.46 x 21.24 x 13.18 feet |
Programmversion | 5.20.01 |
