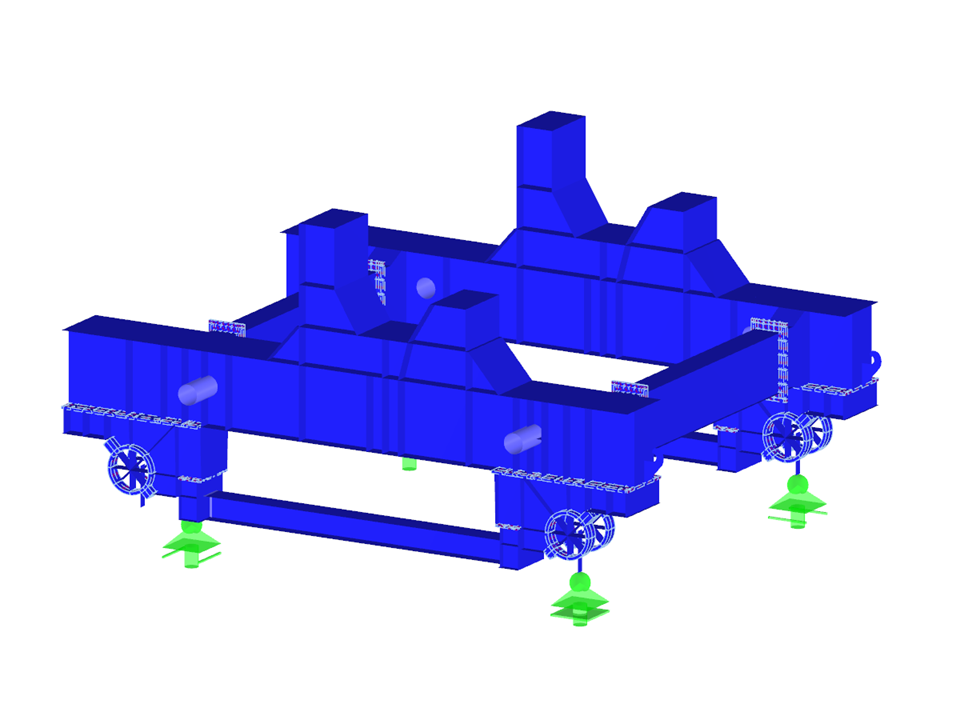

Traghetto ricaricabile
Numero di nodi | 7403 |
Numero di linee | 12180 |
Numero di aste | 172 |
Numero di superfici | 6842 |
Numero di solidi | 1128 |
Numero di casi di carico | 1 |
Dimensioni (metriche) | 7.760 x 6.475 x 4.016 m |
Dimensioni (imperiali) | 25.46 x 21.24 x 13.18 feet |
Versione del programma | 5.20.01 |
