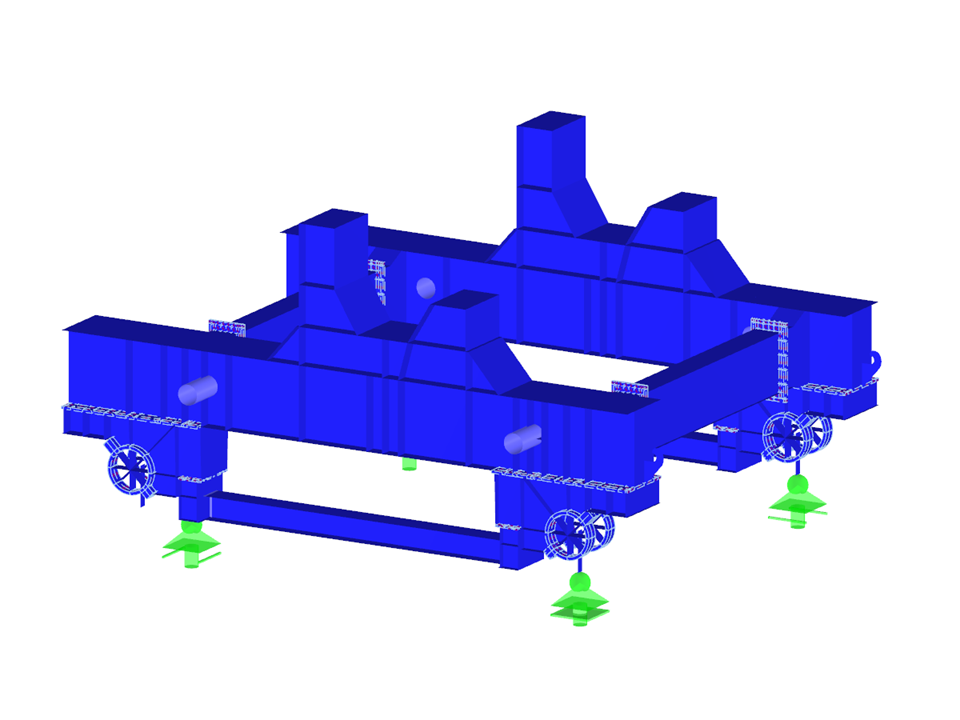

Ferry rechargeable
Nombre de nœuds | 7403 |
Nombre de lignes | 12180 |
Nombre de barres | 172 |
Nombre de surfaces | 6842 |
Nombre de solides | 1128 |
Nombre de cas de charge | 1 |
Dimensions (métrique) | 7,760 x 6,475 x 4,016 m |
Dimensions (impériales) | 25.46 x 21.24 x 13.18 feet |
Version du logiciel | 5.20.01 |
