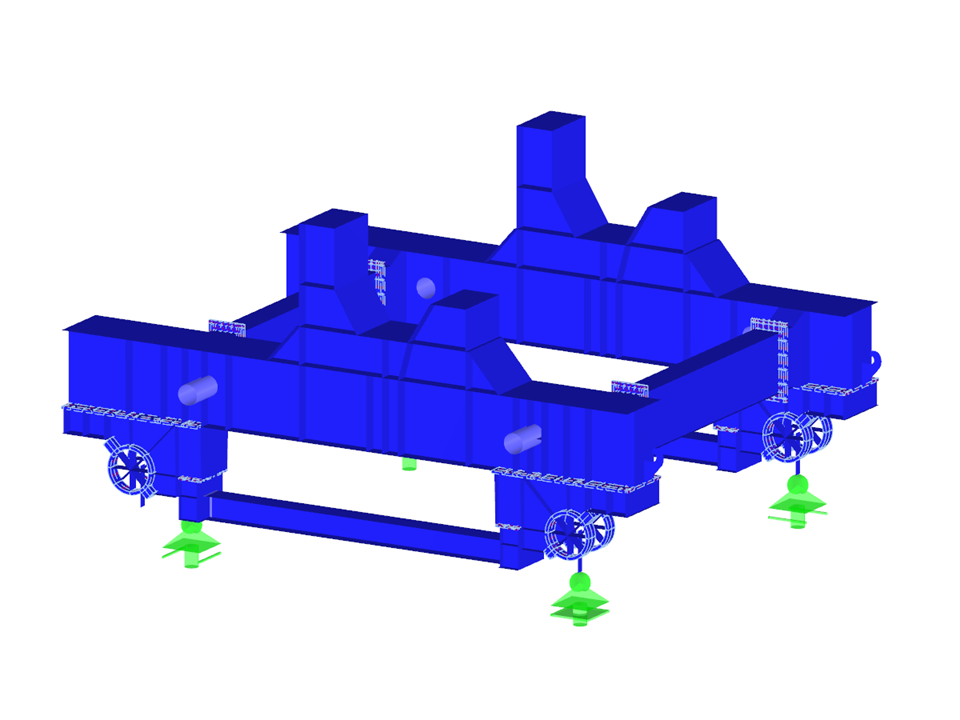

Перезаряжаемый паром
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 7403 |
| Количество линий | 12180 |
| Количество стержней | 172 |
| Количество поверхностей | 6842 |
| Количество тел | 1128 |
| Количество загружений | 1 |
| Размеры (метрические) | 7,760 x 6,475 x 4,016 m |
| Размеры (имперские) | 25.46 x 21.24 x 13.18 feet |
| Версия программы | 5.20.01 |
