Die Freilichtbühne der Passionsspiele in Sömmersdorf im Landkreis Schweinfurt hat eine imposante Überdachung erhalten. Das räumliche Stahltragwerk mit PVC-Membrandach überspannt ca. 1385 m² Zuschauerraum stützenfrei. Das Dach ruht auf nur vier Fundamenten.
Der Dlubal-Kunde Joachim Ingenieure war bei diesem spannenden Projekt für die Tragwerksplanung verantwortlich. Er erstellte die statische Berechnung in RSTAB.
Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

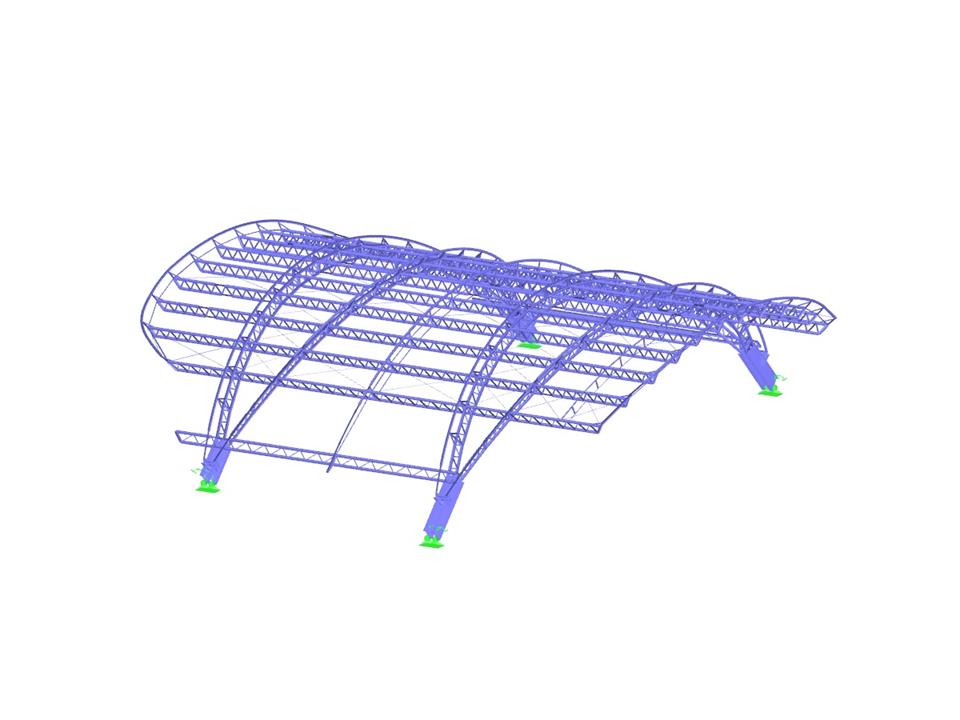

3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
Dachtragwerk aus Stahl
Anzahl Knoten | 2620 |
Anzahl Stäbe | 4620 |
Anzahl Lastfälle | 19 |
Anzahl Lastkombinationen | 6165 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 118.761 t |
Abmessungen (metrisch) | 39.511 x 45.242 x 11.899 m |
Abmessungen (imperial) | 129.63 x 148.43 x 39.04 feet |
Programmversion | 8.19.01 |
