Venkovní divadelní scéna pro pašijové hry v Sömmersdorfu v bavorském zemském okresu Schweinfurt se dočkala impozantního zastřešení. Prostorová prutová konstrukce s pláštěm z PVC membrány překlenuje hlediště o ploše 1385 m² bez použití sloupů. Střecha spočívá pouze na čtyřech železobetonových základech.
Statickým výpočtem byla u tohoto zajímavého projektu pověřena společnost Joachim Ingenieure, která patří k zákazníkům Dlubal Software. Posouzení statiky konstrukce přitom provedla v programu RSTAB.
Joachim Ingenieure, Schweinfurt, Německo
Dipl.-Ing. (ZF) Stephan Knop
www.joachim-ing.de

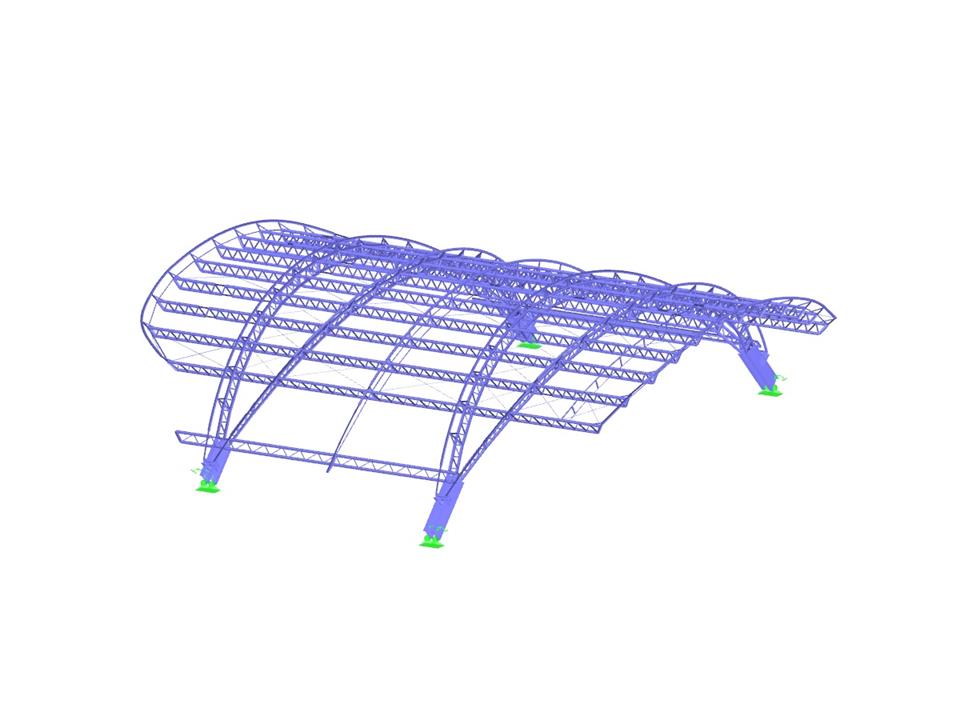

3D model střešní konstrukce v programu RSTAB (© Joachim Ingenieure)
Statickým výpočtem byla u tohoto zajímavého projektu pověřena společnost Joachim Ingenieure, která patří k zákazníkům Dlubal Software. Posouzení statiky konstrukce přitom provedla v programu RSTAB.
Joachim Ingenieure, Schweinfurt, Německo
Dipl.-Ing. (ZF) Stephan Knop
www.joachim-ing.de
3D model střešní konstrukce v programu RSTAB (© Joachim Ingenieure)
Ocelová střešní konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 2620 |
Počet prutů | 4620 |
Počet zatěžovacích stavů | 19 |
Počet kombinací zatížení | 6165 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 118,761 t |
Rozměry (metrické) | 39,511 x 45,242 x 11,899 m |
Rozměry (imperiální) | 129.63 x 148.43 x 39.04 feet |
Verze programu | 8.19.01 |
