Nad teatrem na wolnym powietrzu w Sömmersdorf we Frankonii (Niemcy) powstała imponująca konstrukcja dachu. Samonośna stalowa konstrukcja przestrzenna obejmuje membranowy dach z PVC, który pokrywa audytorium o powierzchni 14908 m². Tylko cztery fundamenty podpierają całą konstrukcję dachu.
Projektantem tego fascynującego projektu był cenny klient firmy Dlubal, Joachim Ingenieure. Do analizy wykorzystano program RSTAB.
Joachim Ingenieure, Schweinfurt, Niemcy
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

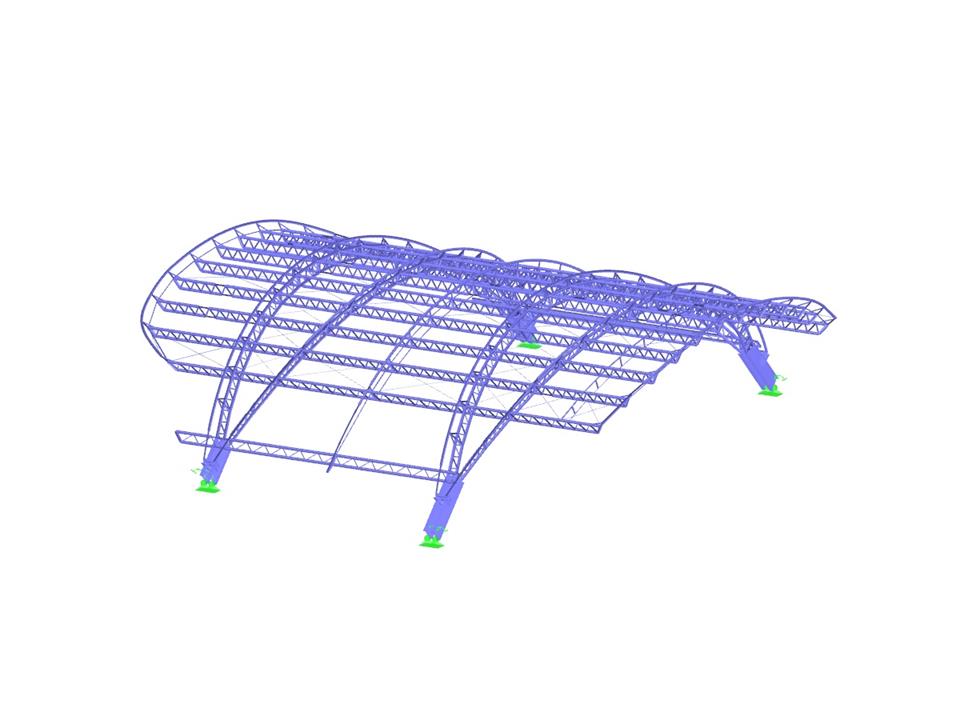

3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
Projektantem tego fascynującego projektu był cenny klient firmy Dlubal, Joachim Ingenieure. Do analizy wykorzystano program RSTAB.
Joachim Ingenieure, Schweinfurt, Niemcy
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de
3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
Stalowa konstrukcja dachu
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 2620 |
Liczba prętów | 4620 |
Ilość przypadków obciążenia | 19 |
Ilość KO | 6165 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 118,761 t |
Wymiary (metryczne) | 39,511 x 45,242 x 11,899 m |
Wymiary (imperialne) | 129.63 x 148.43 x 39.04 feet |
Wersja programu | 8.19.01 |
