德国施韦因富特县 Sömmersdorf 大型室外剧场建筑观众席上矗立了一座新的自然采光薄膜-钢结构屋顶。 整个屋盖钢结构使用 PVC 薄膜材料张拉起大约 1385 m² 无中间立柱的的观众席空间。 整个屋盖结构仅仅支撑在 4 个独立基础之上。
Joachim Ingenieure 公司使用 Dlubal 旗下的系列软件承担了该项主体结构的结构设计和计算工作。 结构的静力计算使用空间结构设计软件 RSTAB。
Joachim Ingenieure,德国Schweinfurt
Dipl.-Ing。 [FH] Stephan Knop
www.joachim-ing.de

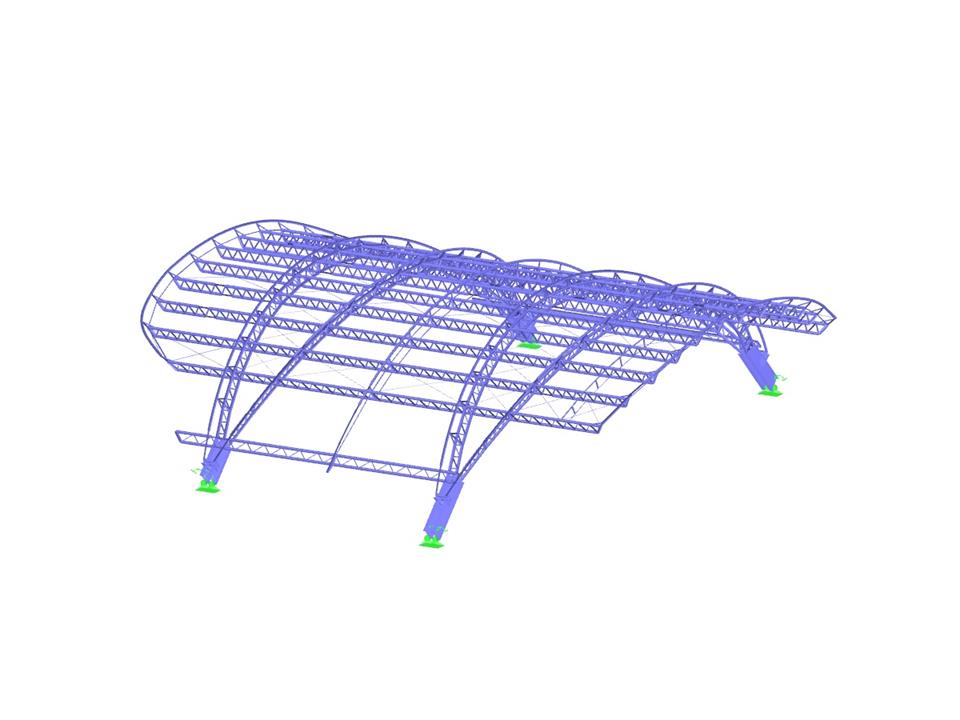

3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
Joachim Ingenieure 公司使用 Dlubal 旗下的系列软件承担了该项主体结构的结构设计和计算工作。 结构的静力计算使用空间结构设计软件 RSTAB。
Joachim Ingenieure,德国Schweinfurt
Dipl.-Ing。 [FH] Stephan Knop
www.joachim-ing.de
3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
钢屋盖
无法下载
客户项目/只视图
节点数目: | 2620 |
杆件数目: | 4620 |
荷载工况数目 | 19 |
荷载组合数目 | 6165 |
结果组合数目 | 2 |
总重量 | 118,761 t |
翘曲区域尺寸 | 39.511 x 45.242 x 11.899 m |
软件版本 | 8.19.01 |
