Se construyó una impresionante estructura de cubierta sobre el teatro al aire libre Passion Play en Sömmersdorf, Franconia (Alemania). La estructura de acero espacial autoportante incluye una cubierta de membrana de PVC que cubre el auditorio de 1490 m². Solo cuatro cimientos en total soportan toda la estructura de la cubierta.
El valioso cliente de Dlubal, Joachim Ingenieure, fue el ingeniero de diseño para este fascinante proyecto. La oficina de ingeniería utilizó RSTAB para el análisis estructural.
Joachim Ingenieure, Schweinfurt, Alemania
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

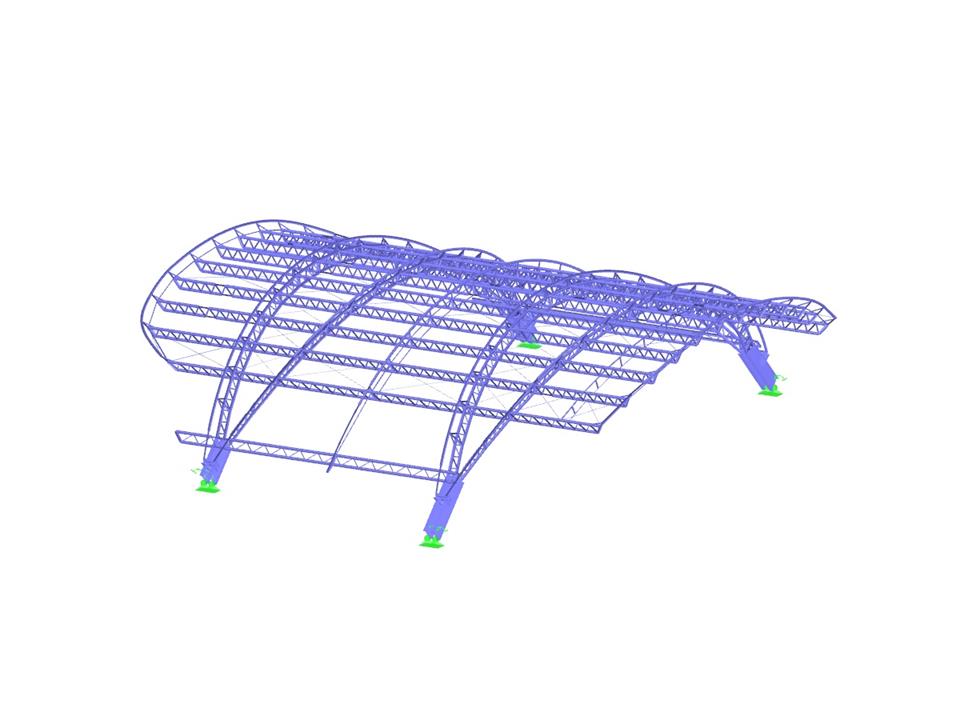

3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
El valioso cliente de Dlubal, Joachim Ingenieure, fue el ingeniero de diseño para este fascinante proyecto. La oficina de ingeniería utilizó RSTAB para el análisis estructural.
Joachim Ingenieure, Schweinfurt, Alemania
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de
3D-Modell des Dachtragwerks in RSTAB (© Joachim Ingenieure)
Estructura de techo de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2620 |
| Número de barras | 4620 |
| Número de casos de carga | 19 |
| Número de combinaciones de carga | 6165 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 118.761 t |
| Dimensiones (métricas) | 39,511 x 45,242 x 11,899 m |
| Dimensiones (imperiales) | 129.63 x 148.43 x 39.04 feet |
| Versión del programa | 8.19.01 |
