Zastřešení hlediště venkovní divadelní scény v Sömmersdorfu, Německo

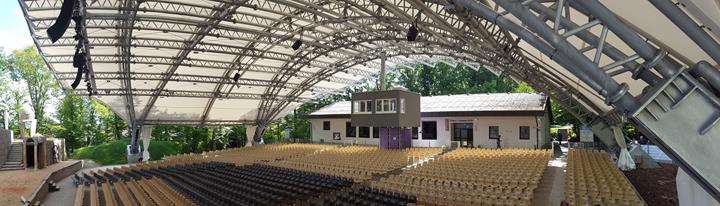

Venkovní divadelní scéna pro pašijové hry v Sömmersdorfu v bavorském zemském okresu Schweinfurt se dočkala impozantního zastřešení. Prostorová prutová konstrukce s pláštěm z PVC membrány překlenuje hlediště o ploše 1385 m² bez použití sloupů. Střecha spočívá pouze na čtyřech železobetonových základech.

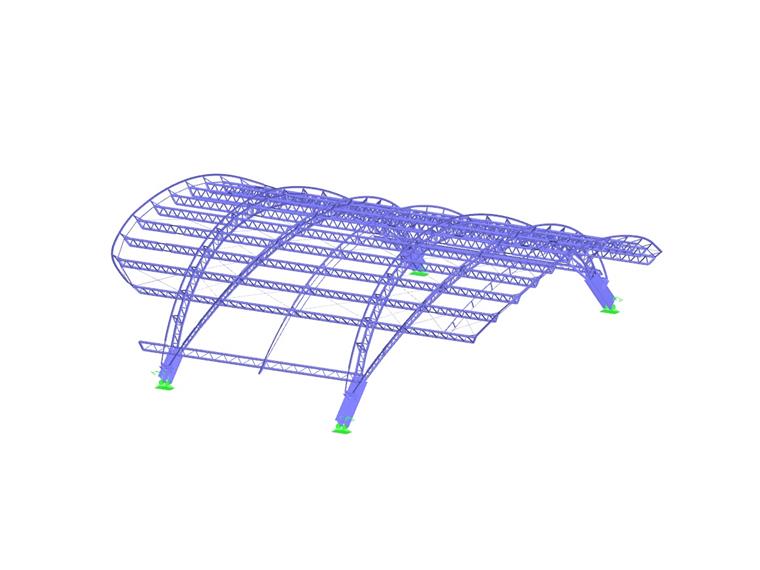

Střešní konstrukce tribuny | Venkovní divadelní scéna v Sömmersdorfu
1806x
Přístřešek pro scénu pod širým nebem pro pašijové hry

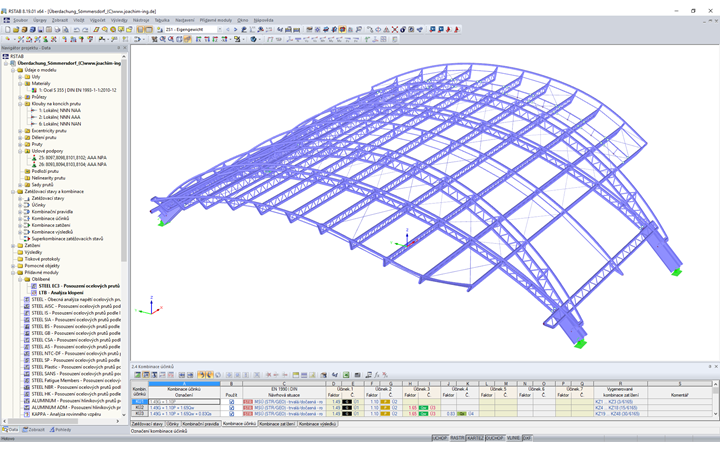

Statickým výpočtem byla u tohoto zajímavého projektu pověřena společnost Joachim Ingenieure, která patří k zákazníkům Dlubal Software. Posouzení statiky konstrukce přitom provedla v programu RSTAB.

Konstrukce

Hlavní konstrukci tvoří dva páry příhradových obloukových vazníků se sklonem v opačných příčných směrech. Příhradové nosníky mají volné rozpětí 48 m. Dvanáct dalších příhradových nosníků překlenuje dvojice hlavních obloukových příhradových nosníků v podélném směru. Konzoly také přesahují 7 m v koncových místech. Celková délka střešní konstrukce činí 30 m.

Obloukové vazníky i mezilehlé vazníky se skládají téměř výhradně z kruhových trubkových profilů. Příčnou tuhost střechy zajišťují obloukové příhradové nosníky, podélnou tuhost mezilehlé příhradové nosníky a ztužidla X.

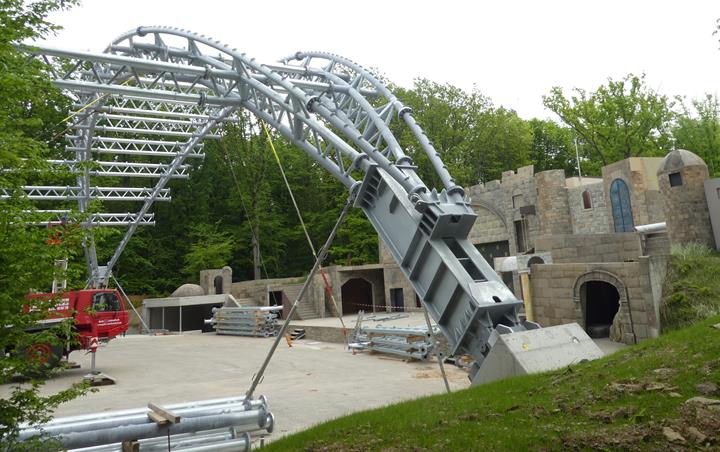

Čtyři opěry, které svírají úhel 45°, jsou připevněny k základové desce ze železobetonu s mikropilotami s proměnným sklonem. Mikropiloty pro jednu opěru měří celkovou délku 130 m.

Investor Fränkische Passionsspiele Sömmersdorf
passionsspiele-soemmersdorf.de
Architekt Dipl.-Ing (FH) Michael Theiss, Oberwerrn
www.michaeltheiss.de
Statický výpočet Joachim Ingenieure, Schweinfurt
Dipl.-Ing. (FH) Stephan Knop
www.joachim-ing.de

Specifikace projektu

Údaje o modelu

Počet uzlů 2620
Počet prutů 4620
Počet zatěžovacích stavů 19
Počet kombinací zatížení 6165
Počet kombinací výsledků 2
Celková hmotnost 118,761 t
Rozměry (metrické) 39,511 x 45,242 x 11,899 m
Rozměry (imperiální) 129.63 x 148.43 x 39.04 feet
Verze programu 8.19.01
