Prutová konstrukce
  • Popis
  • Recenze (0)

Na tomto modelu bylo vysvětleno modelování prutu kolmo na stávající prut.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

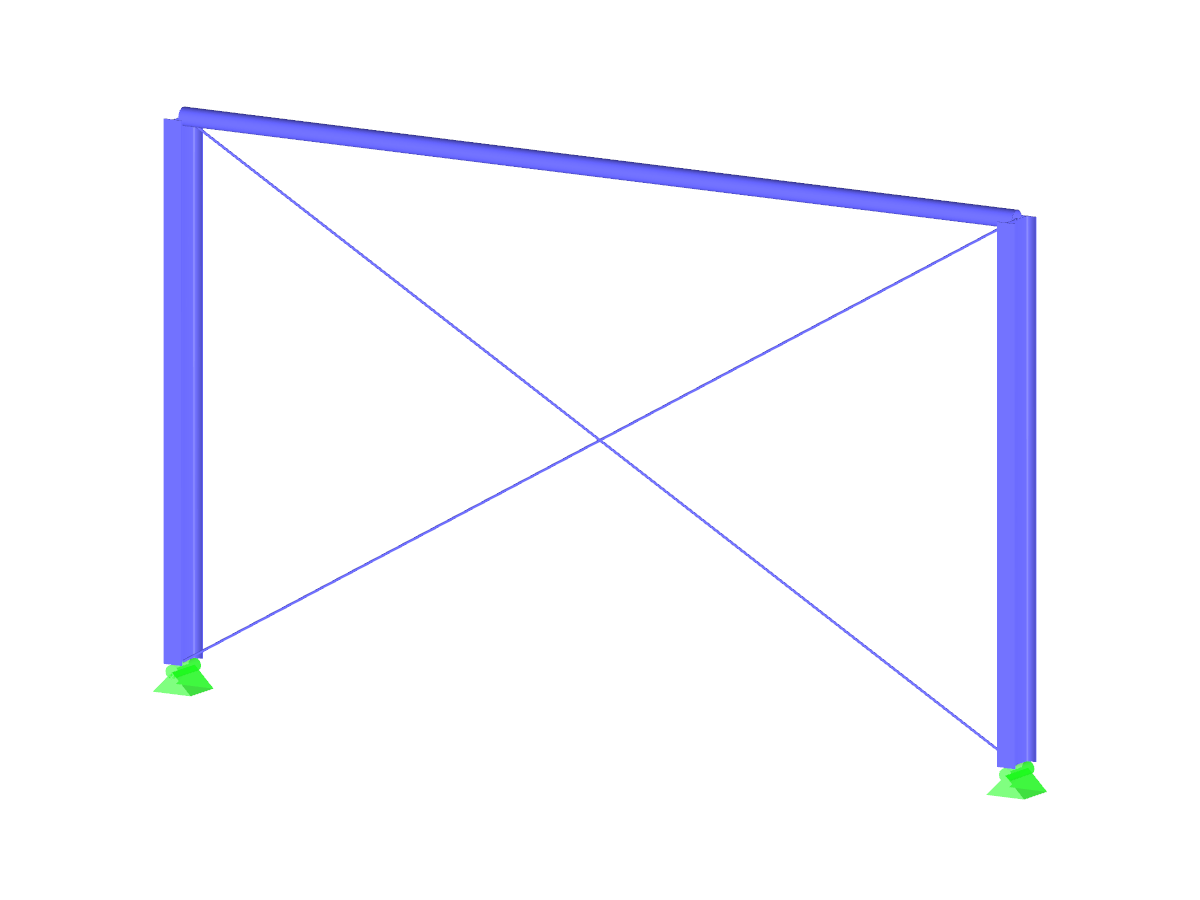

Prutová konstrukce

Počet uzlů 17
Počet linií 25
Počet prutů 25
Počet zatěžovacích stavů 3
Celková hmotnost 2,280 t
Rozměry (metrické) 20,500 x 0,500 x 9,890 m
Rozměry (imperiální) 67.26 x 1.64 x 32.45 feet
Verze programu 5.26.00

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
