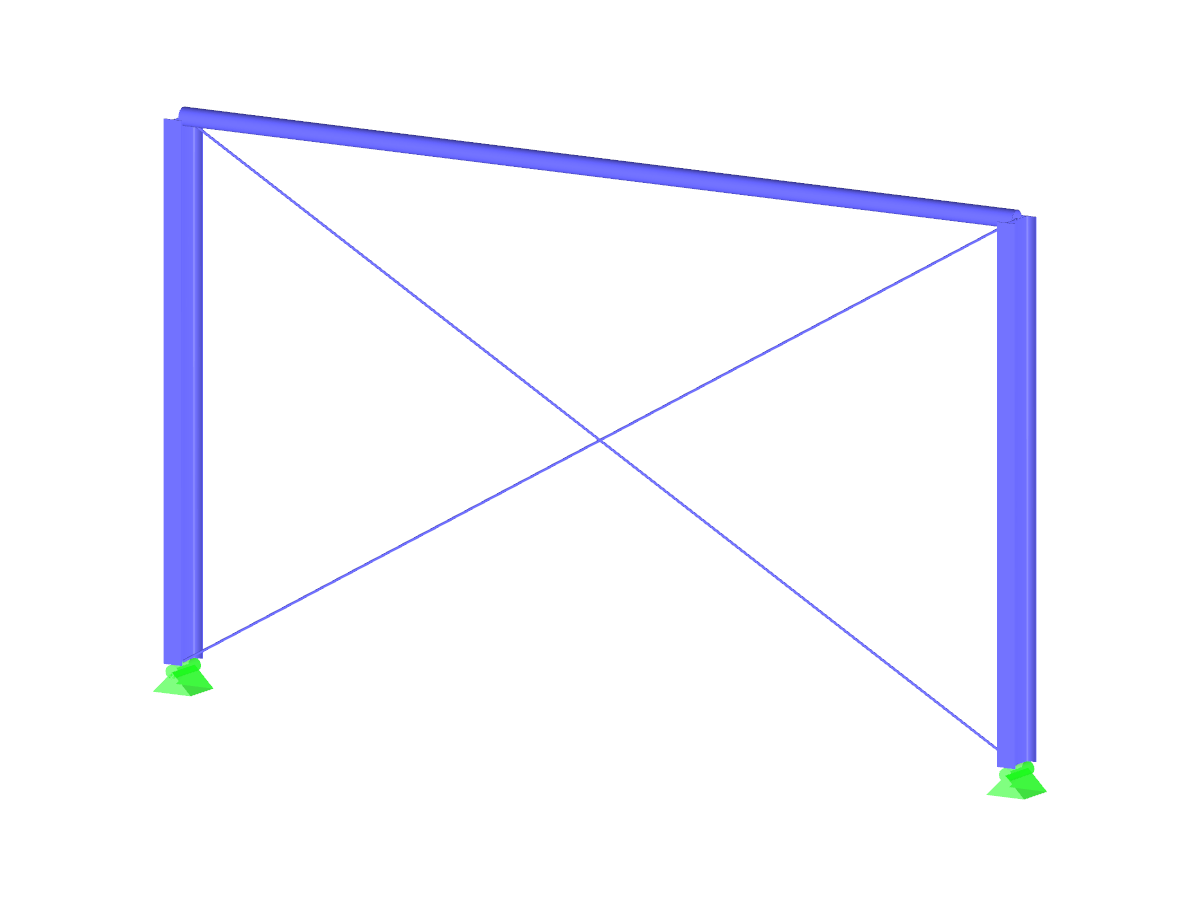

Данная модель была использована для объяснения моделирования стержня, перпендикулярного существующему стержню.
Модель, используемая в
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |
Стержневая конструкция
| Количество узлов | 17 |
| Количество линий | 25 |
| Количество стержней | 25 |
| Количество загружений | 3 |
| Общий вес | 2,280 t |
| Размеры (метрические) | 20,500 x 0,500 x 9,890 m |
| Размеры (имперские) | 67.26 x 1.64 x 32.45 feet |
| Версия программы | 5.26.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
