Stabmodellierung senkrecht zu bestehendem Stab

Für eine Unterspannung sollen die Druckstäbe senkrecht zum schrägen Riegel modelliert werden. Bekannt sind hierbei die Stablänge sowie der Schnittpunkt mit dem Riegel.

Один из способов сделать это - повернуть сетку на 90 градусов и поместить начало координат в соответствующем узле. Затем можно разместить сжатые стержни вдоль точек решетки.

Eine Alternative könnte das Modellieren mit Hilfe eines polaren Koordinatensystems darstellen. Однако для этого требуется точная информация об угле.

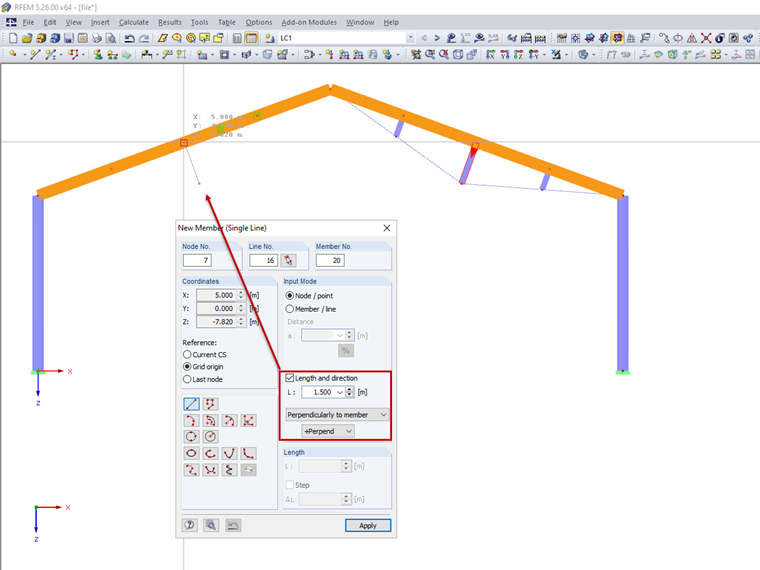

Die Lösung mit dem geringsten Modellierungsaufwand stellt daher die Nutzung der alternativen Eingabemodi von Stäben dar. Im Bild ist ersichtlich, dass lediglich die Stablänge eingeben werden muss. Fährt man anschließend mit der Maus über die Stäbe, wird einem die Voransicht des Stabes dargestellt.


Автор

Г-н Зюнель отвечает за контроль качества программы RSTAB; но он также занимается разработкой продуктов и оказывает техническую поддержку нашим клиентам.
