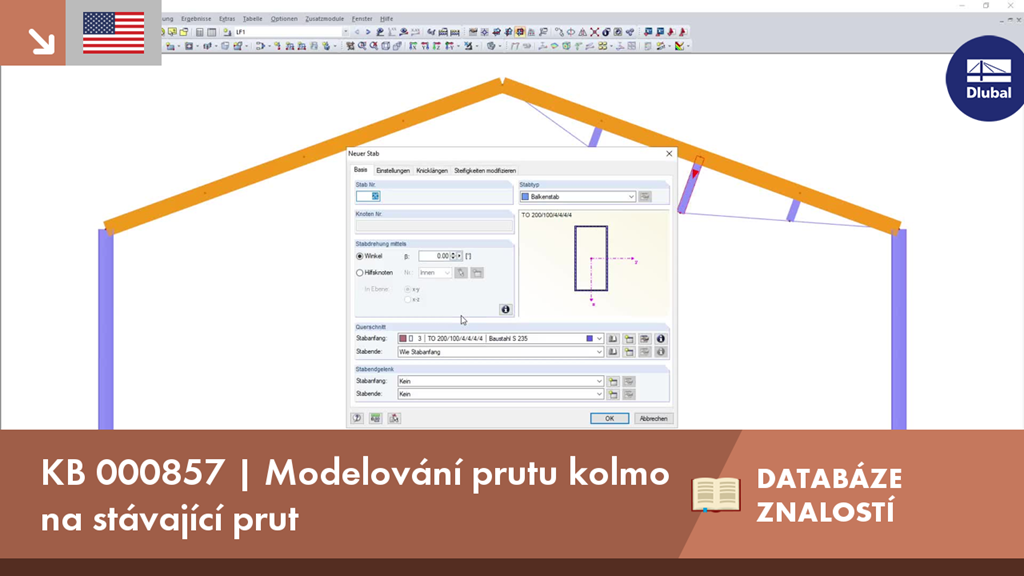

KB 000857 | Modelování prutu kolmo na stávající prut

Pro vzpínadlovou příhradovou konstrukci by měly být tlačené prvky modelovány kolmo k šikmému nosníku. Definovány jsou délka prutu a průsečík hlavního nosníku a vzpínadla.

Jedním ze způsobů, jak toho dosáhnout, je pootočit rastr o 90 stupňů a umístit počátek do příslušného uzlu. Pak můžete umístit tlačené pruty podél těchto bodů.

Další možností je modelování s polárním souřadnicovým systémem. To však vyžaduje přesné informace o úhlech.

Nejméně náročným řešením bude použít alternativní typ zadávání prutů.
