Dipl.-Ing. (FH) Paul Kieloch
23.4.2021

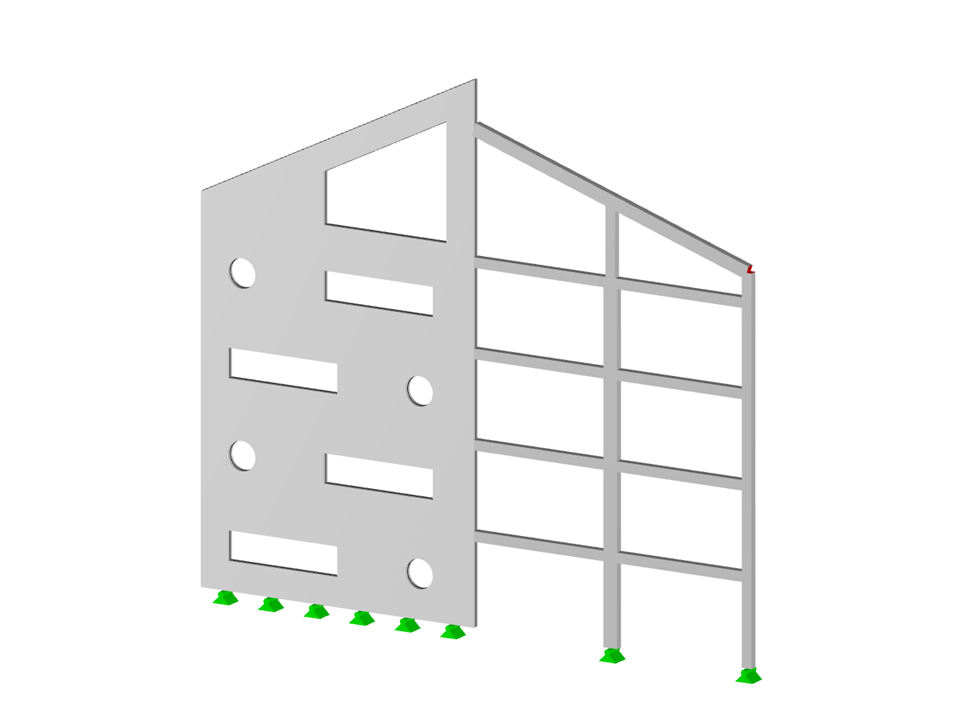

Železobetonová konstrukce
  • Popis
  • Recenze (0)

Tento model zobrazuje železobetonovou konstrukci, u které jsou výsledky z RF-CONCRETE Surfaces zdokumentovány v tabulkové formě v tiskovém protokolu. Model slouží k praktické demonstraci toho, jak se body sítí KP shrnují do tabulky výsledků. Prezentace poskytuje jasný náhled na přípravu výsledků výpočtu plochy. Popsaná metoda podporuje analýzu konstrukce a vizualizaci výsledků výpočtu.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Výsledková tabulka návrhu železobetonu

Počet uzlů 57
Počet linií 61
Počet prutů 20
Počet ploch 5
Počet zatěžovacích stavů 2
Počet kombinací zatížení 6
Počet kombinací výsledků 3
Celková hmotnost 95,738 t
Rozměry (metrické) 20,314 x 0,629 x 18,314 m
Rozměry (imperiální) 66.65 x 2.06 x 60.09 feet
Verze programu 5.23.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
