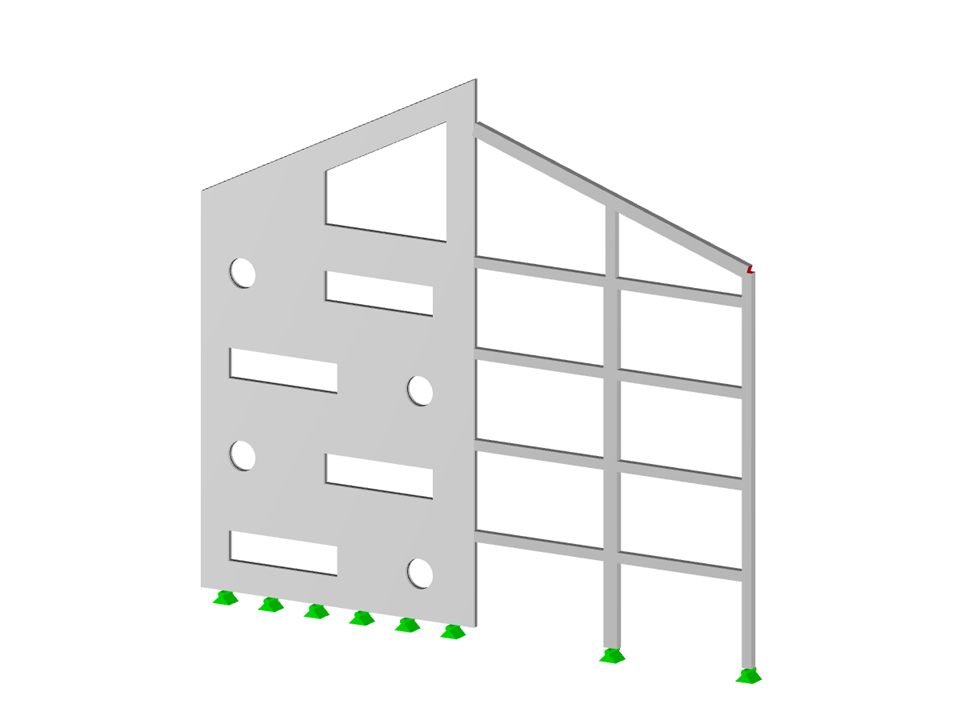

Questo modello è stato utilizzato per mostrare come i risultati di RF-CONCRETE Surfaces possano essere documentati nella relazione di calcolo.
Modello utilizzato in
Struttura in calcestruzzo armato
| Numero di nodi | 57 |
| Numero di linee | 61 |
| Numero di aste | 20 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 95,726 t |
| Dimensioni (metriche) | 20.000 x 18.000 x 0.000 m |
| Dimensioni (imperiali) | 65.62 x 59.06 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
