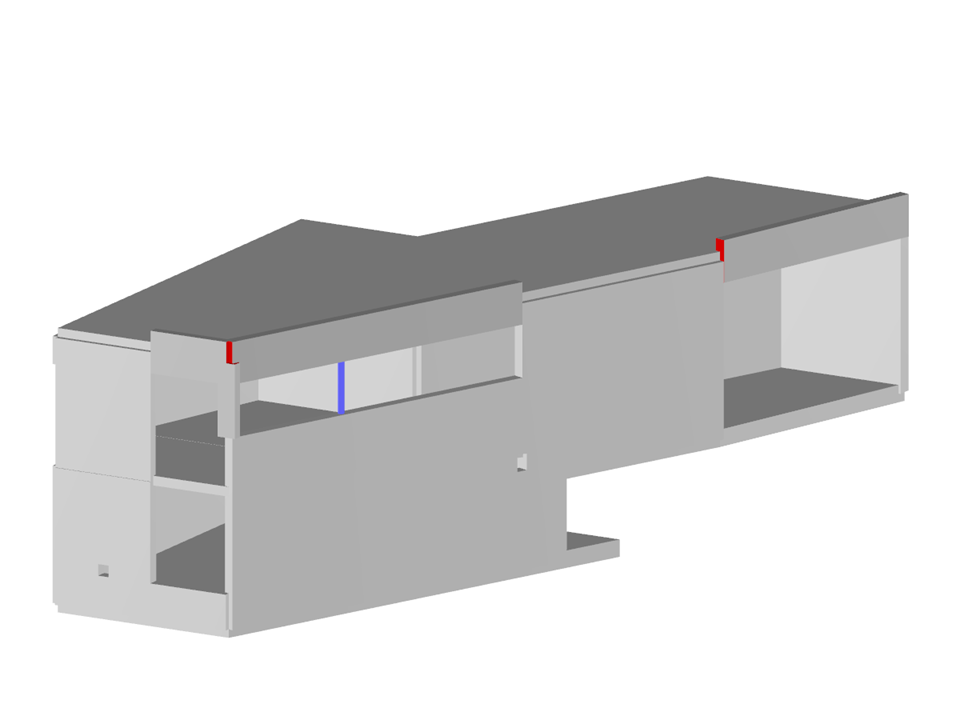

Konstrukční prvek E centra obce v programu RFEM
  • Popis
  • Recenze (0)

Tento model ukazuje přesně postavenou vícepodlažní železobetonovou budovu. Stavební konstrukce uplatňuje důkladné principy železobetonového stavitelství. Návrh pochází od Dipl.-Ing. Rainera Zangerle, inženýrského konzultanta, který žije v Kapplu, Rakousko. Detailní údaje o plánování poskytují praktický vhled do moderních staveb. Zobrazení ilustruje realistické konstrukční techniky na několika podlažích.

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Vícepodlažní železobetonová budova

Nelze stáhnout Projekt zákazníka / Pouze pro zobrazení
Počet uzlů 72
Počet linií 6
Počet ploch 32
