Konzola se osamělým zatížením
  • Popis
  • Recenze (0)

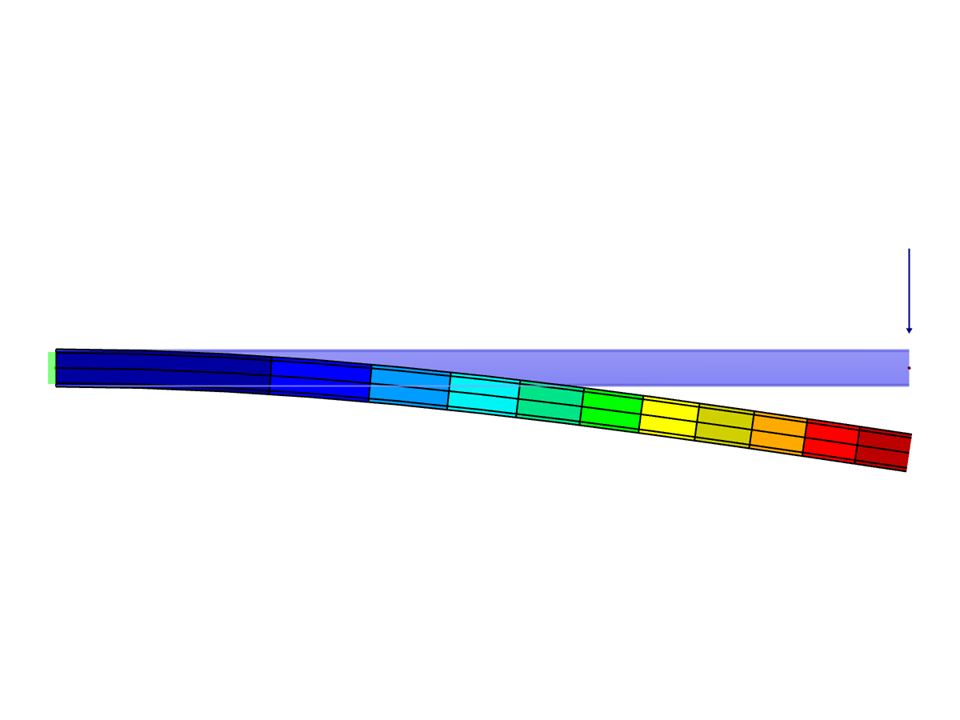

Model konzoly se osamělým zatížením je ideální pro znázornění účinků nosníku namáhaného na jedné straně osamělým zatížením. V praxi jej předvedeme na webináři „Nejčastější uživatelské chyby s programy RFEM a RSTAB“ (německy: 28. ledna 2021, anglicky: 4. února 2021). K otevření modelu se používá konečně-prvkový program RFEM. Aplikace poskytuje cenné poznatky o základních principech chování budov.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Konzola s osamělým zatížením

Počet uzlů 2
Počet linií 1
Počet prutů 1
Počet zatěžovacích stavů 1
Počet kombinací zatížení 1
Celková hmotnost 0,131 t
Rozměry (metrické) 5,058 x 0,117 x 0,117 m
Rozměry (imperiální) 16.59 x 0.38 x 0.38 feet
Verze programu 5.24.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
