Pobierz model wspornika z obciążeniem skupionym i otwórz go w programie RFEM.
Model ten zostanie wykorzystany w bezpłatnym webinarium „Najczęstsze błędy użytkowników w programach RFEM i RSTAB”, zaprezentowanym w wersji niemieckiej w dniu 28 stycznia 2021 r. (4 lutego 2021 r., W języku angielskim).
Model wykorzystany w

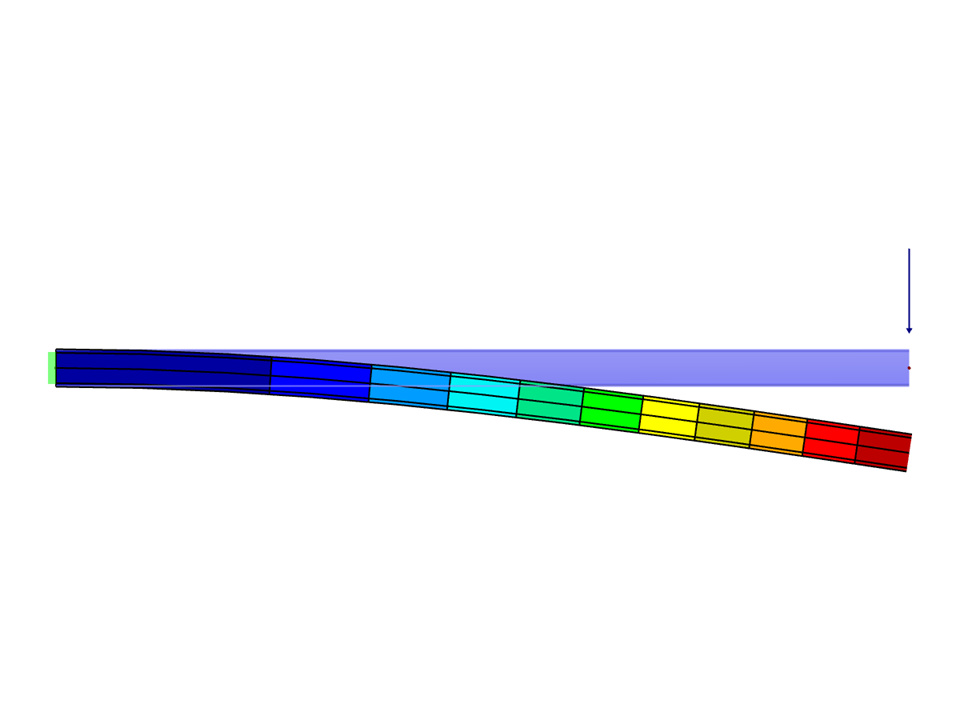

Konsole z obciążeniem skupionym
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,131 t |
| Wymiary (metryczne) | 5,000 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 16.4 x 0 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
