Descargue el modelo de un voladizo con carga concentrada aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Los errores de usuario más comunes con RFEM y RSTAB" presentado en la versión alemana el 28 de enero de 2021 (4 de febrero de 2021 en inglés).
Modelo utilizado en

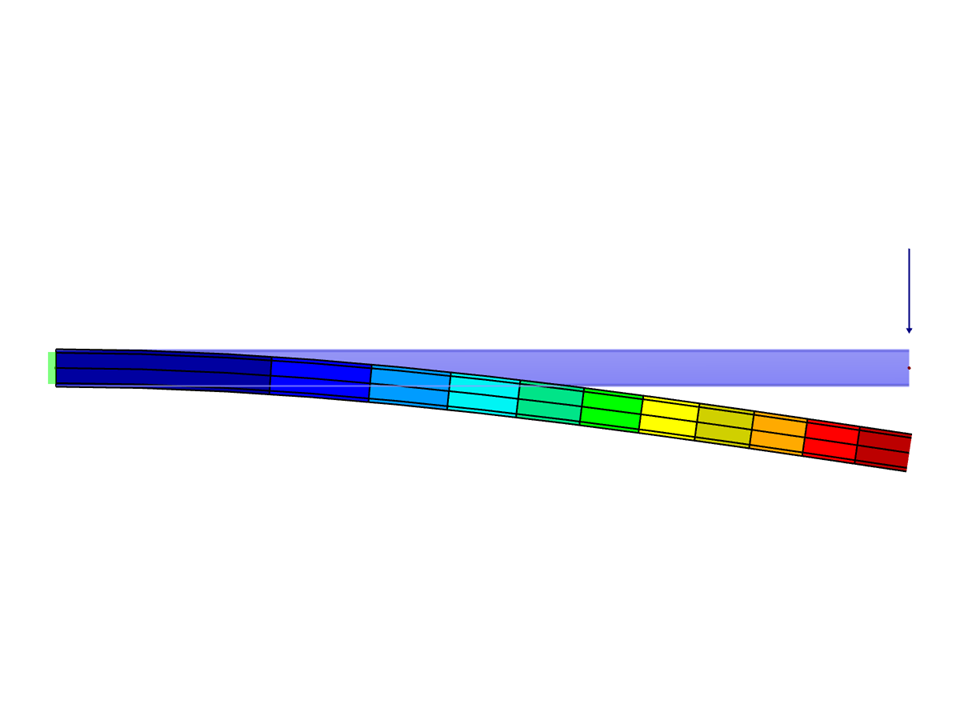

Voladizo con carga concentrada
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.131 t |
| Dimensiones (métricas) | 5,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 16.4 x 0 x 0 feet |
