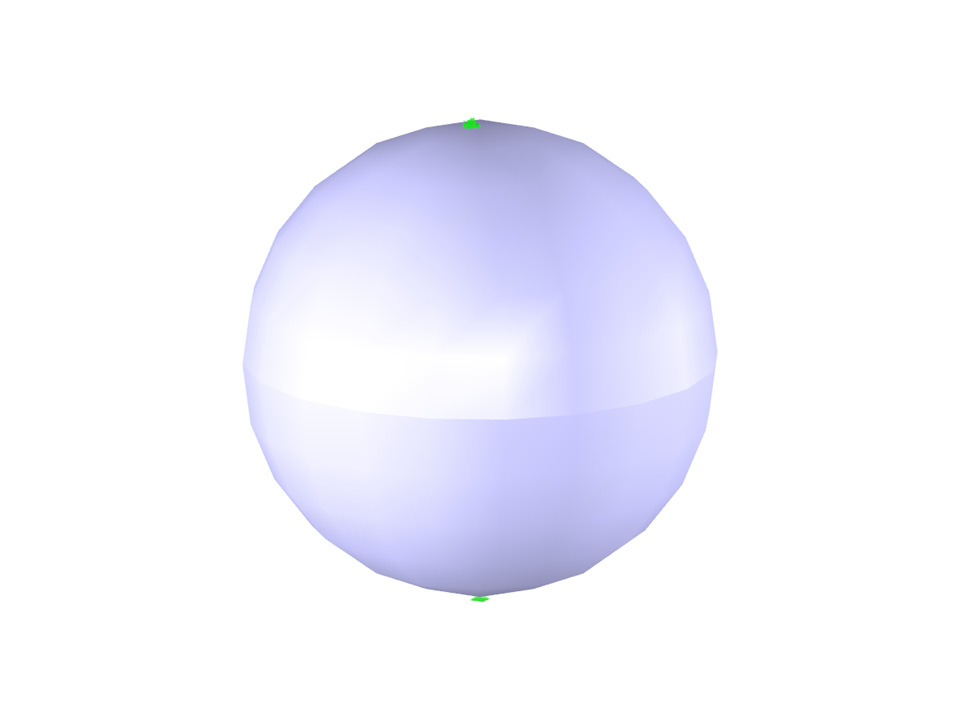

Membrána kulového balónu je naplněna plynem s atmosférickým tlakem a definovaným objemem (tyto hodnoty se používají pouze pro definici konečně-prvkového modelu). Stanovte přetlak uvnitř balonu vlivem daného izotropního předpětí membrány. K tomu slouží přídavný modul RF-FORM-FINDING. Pružné deformace nejsou v modulu RF-FORM-FINDING ani v analytickém řešení zohledněny, vlastní tíha se v tomto příkladu také neuvažuje.
Verifikační příklad 000206 | 1
Počet uzlů | 9 |
Počet linií | 5 |
Počet ploch | 2 |
Počet těles | 1 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 0,038 t |
Rozměry (metrické) | 5,481 x 5,465 x 5,011 m |
Rozměry (imperiální) | 17.98 x 17.93 x 16.44 feet |
Verze programu | 5.16.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
