Stabilita nosníku s různými tuhostmi podpor
  • Popis
  • Recenze (0)

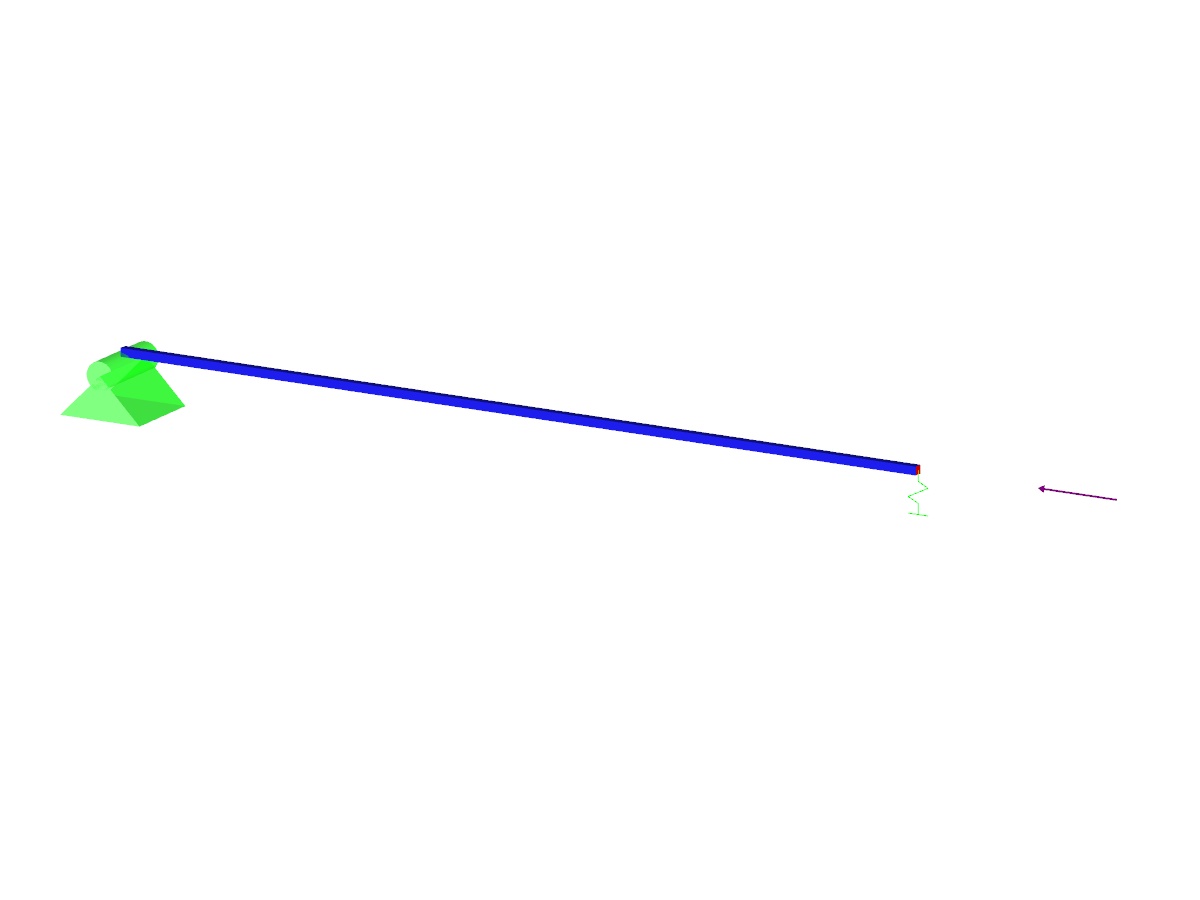

Osově zatížený ocelový nosník se čtvercovým průřezem je kloubově uložen na jednom konci a pružně podepřen na druhém konci. Uvažují se dva případy s rozdílnou tuhostí pružiny. Lineární stabilitní analýza spočítá součinitele zvětšení kritického zatížení bez zohlednění vlastní tíhy.

Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Verifikační příklad 000005 | 1

Počet uzlů 2
Počet linií 1
Počet prutů 1
Počet zatěžovacích stavů 1
Rozměry (metrické) 1,500 x 0,500 x 0,500 m
Rozměry (imperiální) 4.92 x 1.64 x 1.64 feet
Verze programu 5.04.00

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
