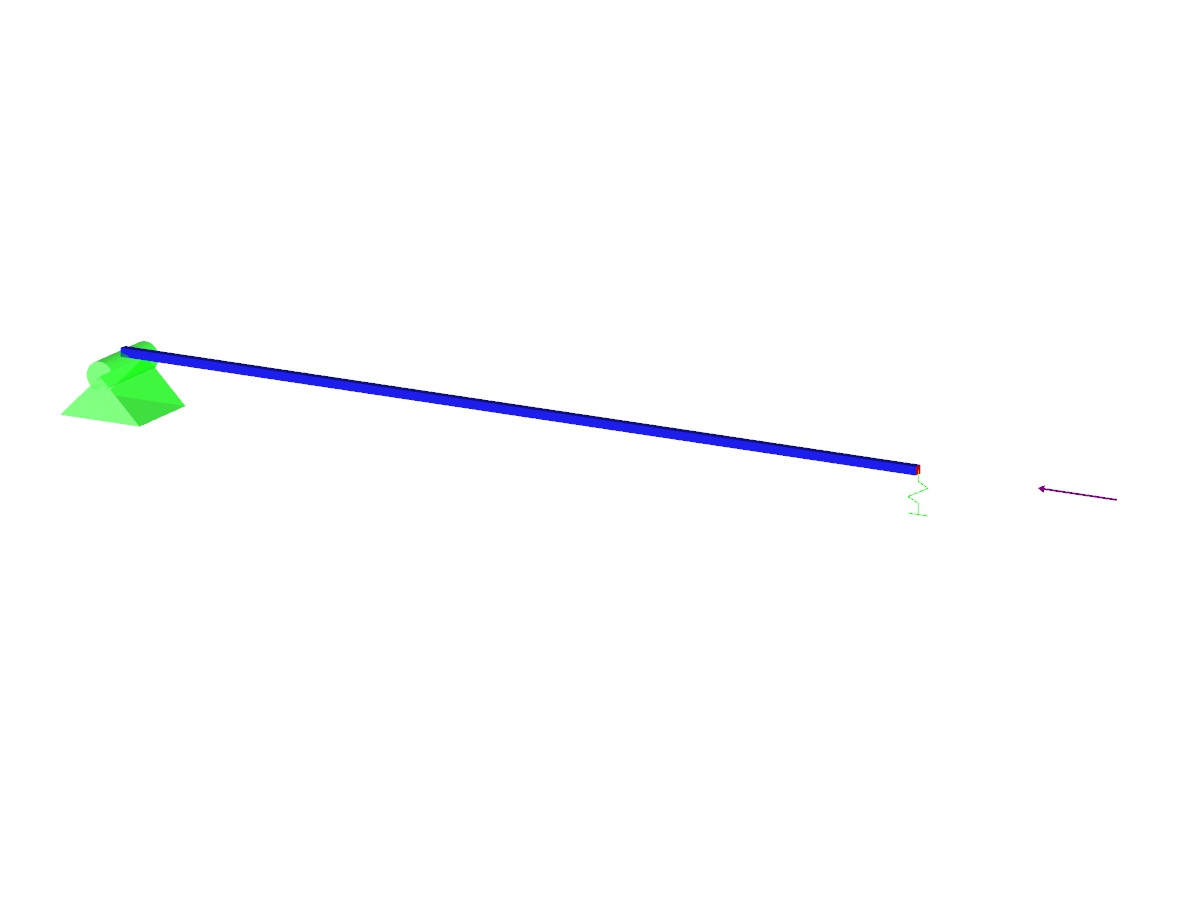

Una viga de acero cargada axialmente con una sección cuadrada está articulada en un extremo y apoyada por un muelle en el otro. Se consideran dos casos con diferente rigidez elástica. Omitiendo su peso propio, determine los factores de escala de la carga crítica mediante el análisis de estabilidad lineal.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Ejemplo de verificación 000005 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Dimensiones (métricas) | 1,500 x 0,500 x 0,500 m |
| Dimensiones (imperiales) | 4.92 x 1.64 x 1.64 feet |
| Versión del programa | 5.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
