He calculado una estructura predeformada según el análisis de segundo orden con RF-STABILITY y RF-IMP. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?

Q: He calculado una estructura predeformada según el análisis de segundo orden con RF-STABILITY y RF-IMP. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?

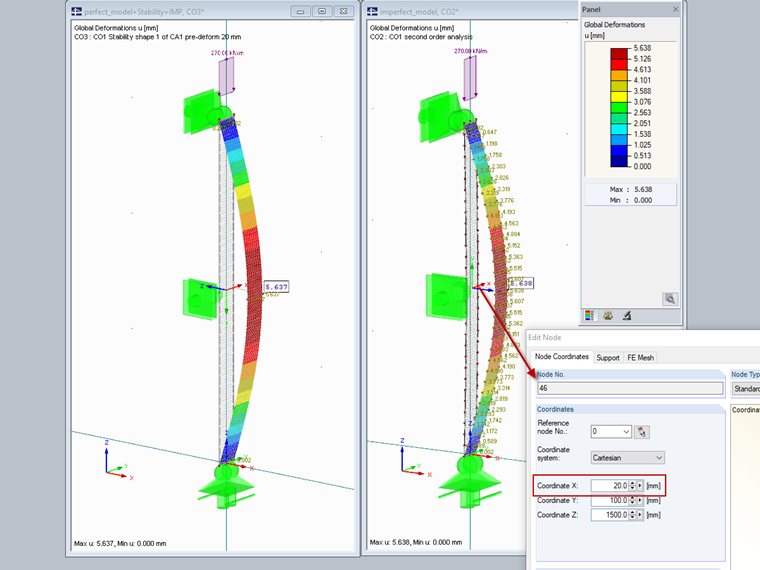

En RF-IMP, ha seleccionado la opción "Generar malla de EF predeformada". Hierbei wird in der Berechnung die imperfekte Struktur über das in RF-IMP erzeugte verformte FE-Netz berücksichtigt. Die Ergebnisse der LK beziehen sich dann auf die Koordinaten des vorverformten FE-Netzes und nicht mehr auf die ursprüngliche Lage im perfekten System.Um die Thematik besser zu erläutern, habe ich die Koordinaten der vorverformten FE-Netzknoten aus RF-IMP nach Excel exportiert. Aus diesen Informationen wurde dann in einer neuen RFEM-Datei eine imperfekte Struktur erzeugt und nach Theorie II. Ordnung berechnet. Im linken Fenster ist die Verformung der perfekten Struktur mit Berücksichtigung von RF-STABIL und RF-IMP zu sehen und im rechten Fenster das Ergebnis der imperfekten Struktur. Die Ergebnisse sind identisch.

Question

He calculado una estructura predeformada seg&#250;n el an&#225;lisis de segundo orden con RF-STABILITY y RF-IMP. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?

Accepted Answer

En RF-IMP, ha seleccionado la opci&#243;n "Generar malla de EF predeformada". Hierbei wird in der Berechnung die imperfekte Struktur &#252;ber das in RF-IMP erzeugte verformte FE-Netz ber&#252;cksichtigt. Die Ergebnisse der LK beziehen sich dann auf die Koordinaten des vorverformten FE-Netzes und nicht mehr auf die urspr&#252;ngliche Lage im perfekten System.Um die Thematik besser zu erl&#228;utern, habe ich die Koordinaten der vorverformten FE-Netzknoten aus RF-IMP nach Excel exportiert. Aus diesen Informationen wurde dann in einer neuen RFEM-Datei eine imperfekte Struktur erzeugt und nach Theorie II. Ordnung berechnet. Im linken Fenster ist die Verformung der perfekten Struktur mit Ber&#252;cksichtigung von RF-STABIL und RF-IMP zu sehen und im rechten Fenster das Ergebnis der imperfekten Struktur. Die Ergebnisse sind identisch.

Diferentes deformaciones para estructuras predeformadas en RF-IMP y RF-STABILITY

He calculado una estructura predeformada según el análisis de segundo orden con RF-STABILITY y RF-IMP. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?
