问题
我已经使用 RF-STABILITY 和 RF-IMP 根据二阶分析计算了预变形结构。 为什么 CO 的变形小于施加的预变形?
回复:

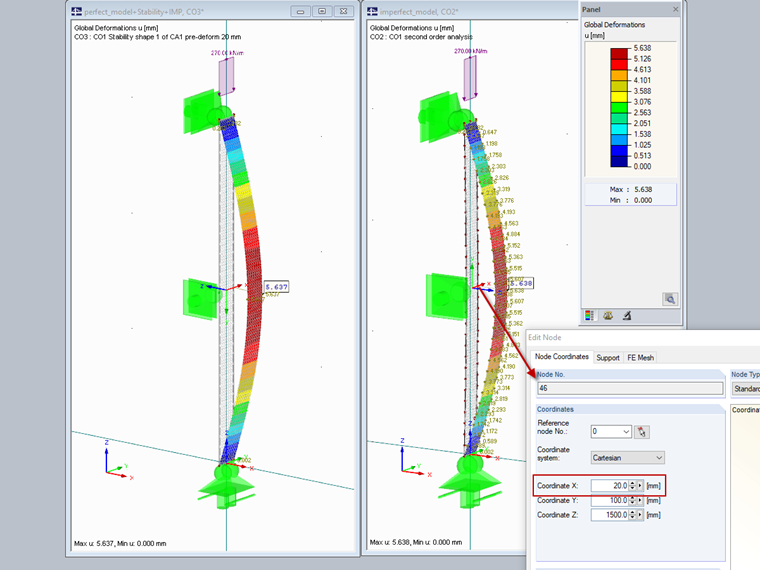

在 RF‑IMP 中选择了“生成预变形的有限元网格”选项。 在这种情况下,通过使用在 RF-IMP 中生成的变形的有限元网格在计算中考虑不完善的结构。 因此,CO 结果是指变形前的有限元网格的坐标,而不是完美系统中的原始位置。为了更好地解释这个问题,我将预变形的有限元网格节点的坐标从 RF‑IMP 导出到 Excel。 基于这些信息,在一个新的 RFEM 文件中创建了一个缺陷结构,并根据二阶分析进行了计算。 左边窗口显示了考虑 RF-STABILITY 和 RF-IMP 的完美结构的变形,右边窗口显示了不完美结构的结果。 结果是相同的。
您有什么问题想问的吗?
