Pregunta:
He calculado una estructura predeformada según el análisis de segundo orden con RF-STABILITY y RF-IMP. ¿Por qué las deformaciones del CO son más pequeñas que la deformación previa aplicada?
Respuesta:
En RF-IMP, ha seleccionado la opción "Generar malla de EF predeformada". En este caso, la estructura imperfecta se considera en el cálculo utilizando la malla de EF deformada generada en RF-IMP. Por lo tanto, los resultados de CO se refieren a las coordenadas de la malla de EF predeformada y no a la posición original en el sistema perfecto.

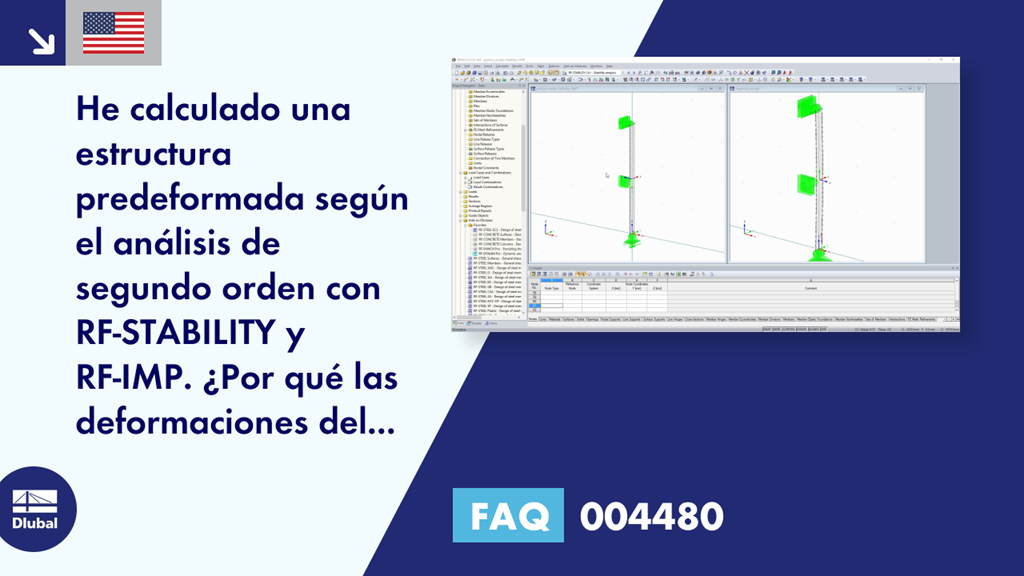

Para explicar mejor este problema, exporté las coordenadas de los nudos de malla de EF predeformados de RF-IMP a Excel. Basándose en esta información, se creó una estructura imperfecta en un nuevo archivo de RFEM y se calculó según el análisis de segundo orden. La ventana de la izquierda muestra la deformación de la estructura perfecta considerando RF-STABILITY y RF-IMP, y la ventana de la derecha muestra el resultado de la estructura imperfecta. Los resultados son idénticos.
