Na tomto modelu bylo předvedeno, jak lze zobrazit doplňující informace pro liniové podpory.
Model použitý v

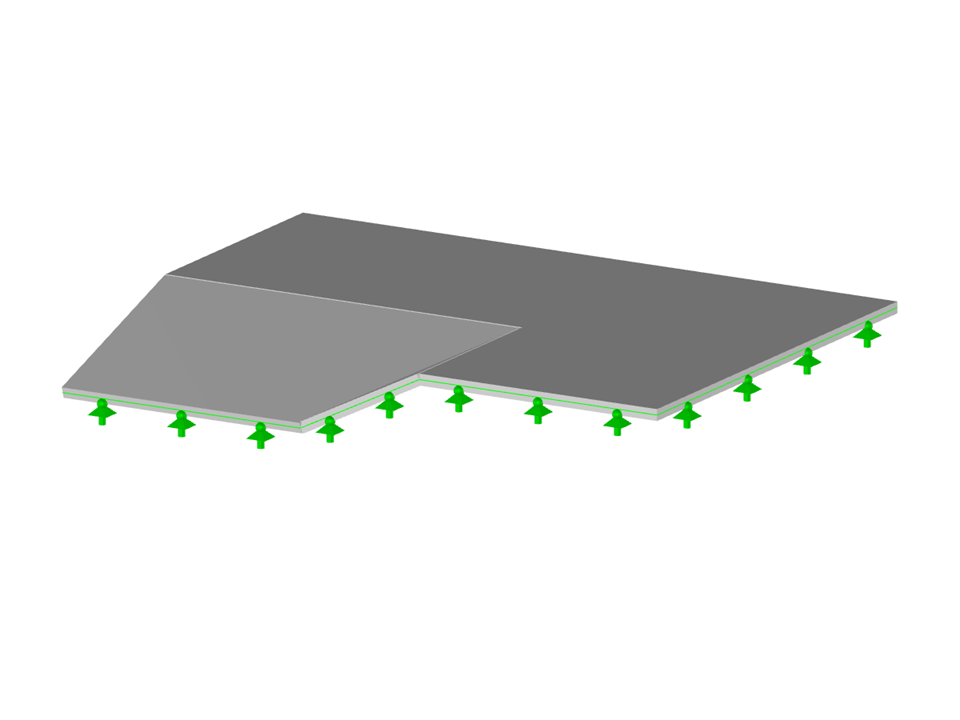

Železobetonová deska se šikmou plochou
| Počet uzlů | 9 |
| Počet linií | 12 |
| Počet prutů | 0 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 32,024 t |
| Rozměry (metrické) | 10,000 x 1,000 x 7,000 m |
| Rozměry (imperiální) | 32.81 x 3.28 x 22.97 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
