Šipka severu a orientace severu

Jak zvolit nastavení severu a jak graficky zobrazit šipku označující sever?

Odpověď:

Nastavení vyrovnání k severu

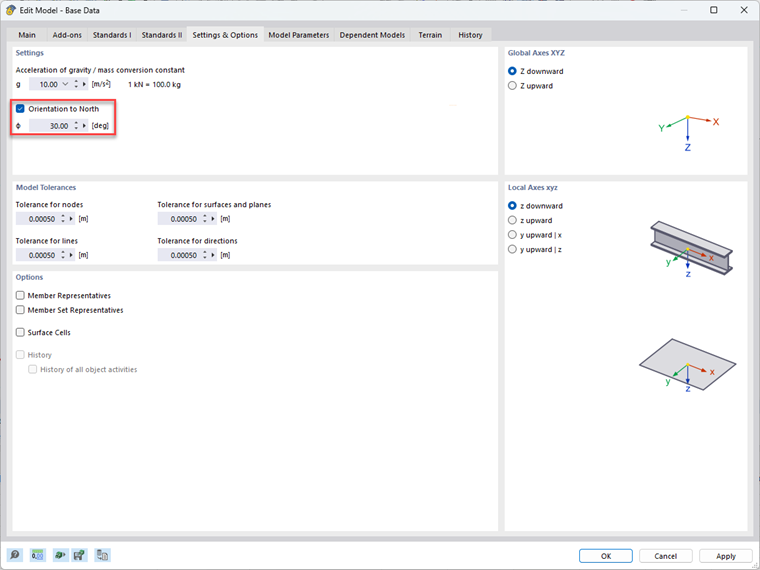

Natočení na sever lze definovat v základních údajích modelu na záložce "Nastavení a možnosti". Výchozí nastavení je 0°, což odpovídá severní orientaci podél globální osy X.

FAQ 005632 | Jak mohu nastavit orientaci na sever a zobrazit v grafice šipku severu?
Orientace na sever - Základní údaje

Grafické znázornění severní šipky

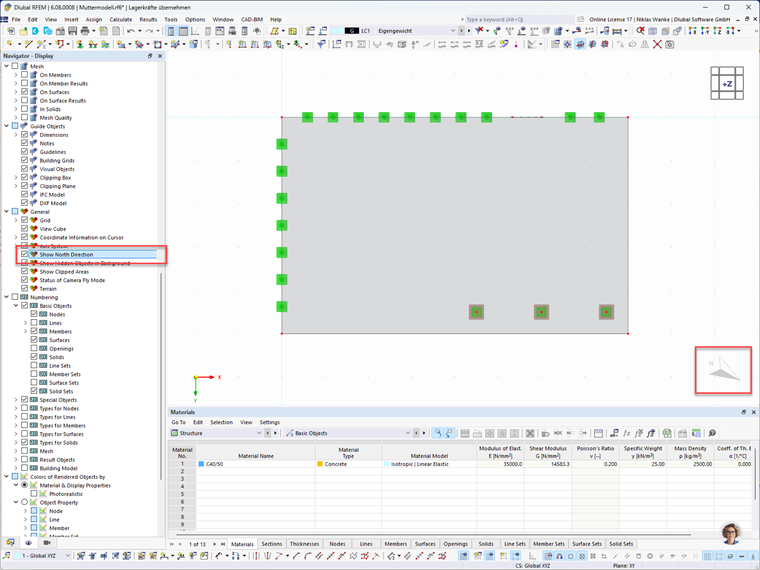

Pro grafické znázornění severní šipky v pracovní ploše je nutné aktivovat zaškrtávací políčko "Zobrazit severní orientaci" v navigátoru Zobrazení. Severní šipka se zobrazí v půdorysu. V bočním pohledu se severní šipka obecně nezobrazí.

FAQ 005632 | Jak mohu nastavit orientaci na sever a zobrazit v grafice šipku severu?
Šipka severu v pracovním prostoru 2

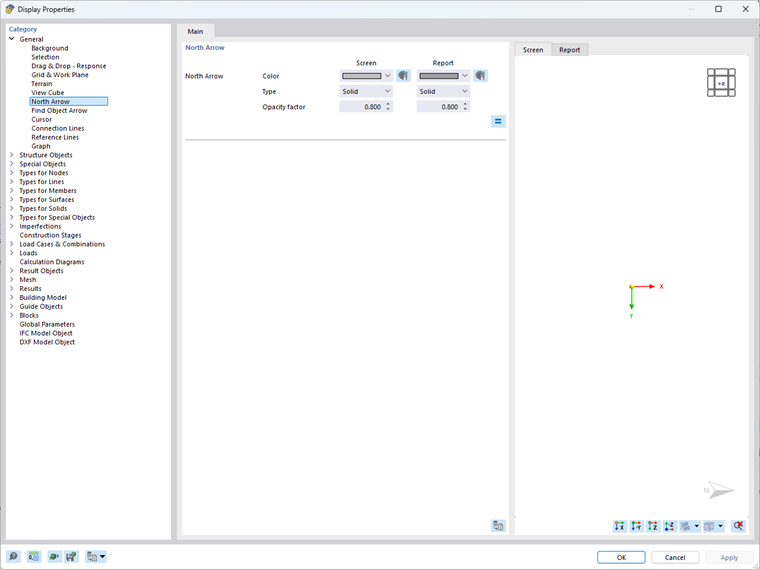

Vzhled severní šipky lze také upravit v nastavení zobrazení.
FAQ 005632 | Jak mohu nastavit orientaci na sever a zobrazit v grafice šipku severu?
Šipka severu - Vlastnosti zobrazení 2

Vyrovnání k severu v tiskovém protokolu

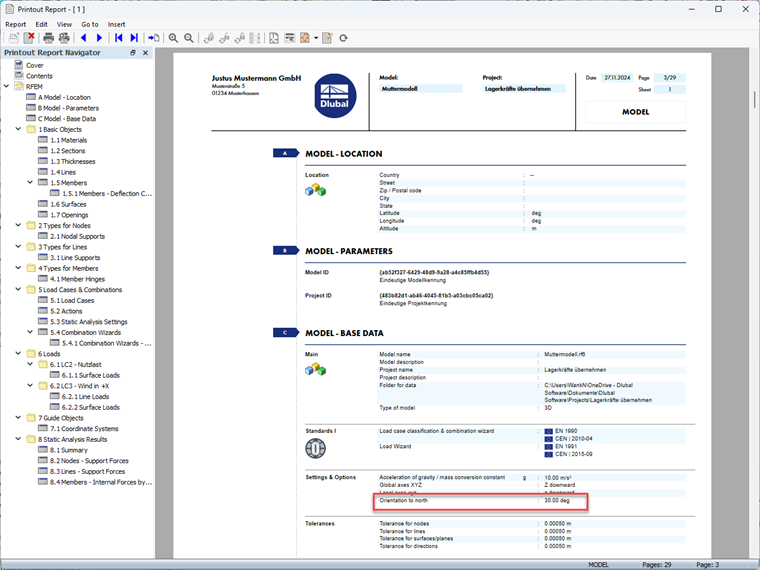

Je-li severní orientace aktivována v základních údajích na záložce "Nastavení a možnosti", bude rovněž dokumentována v tiskovém protokolu. Tuto informaci naleznete v kapitole "Základní údaje modelu" v tiskovém protokolu.

FAQ 005632 | Jak mohu nastavit orientaci na sever a zobrazit v grafice šipku severu?
Orientace na sever - Tiskový protokol 2
