Réponse:

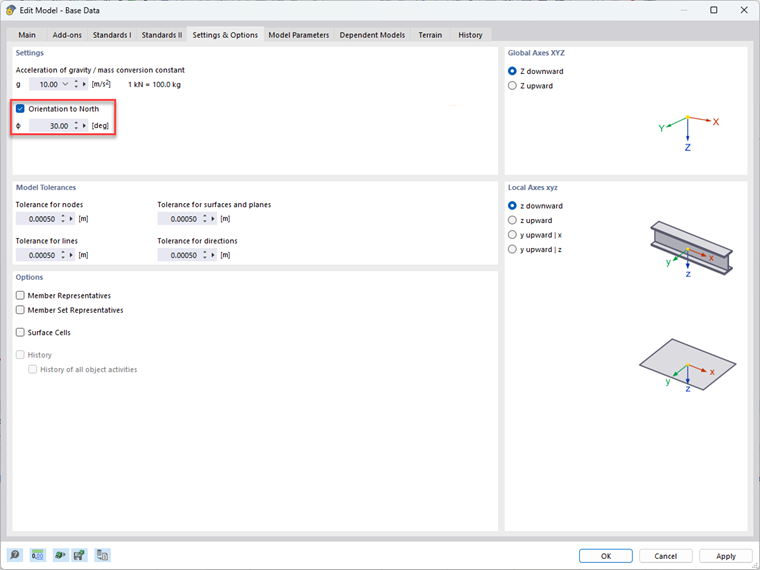

Définir l’alignement nord
L’orientation vers le nord peut être définie dans les données de base du modèle, dans l’onglet « Paramètres et options ». Par défaut, l’orientation au nord est à 0°, ce qui correspond à une orientation nord le long de l’axe X global.

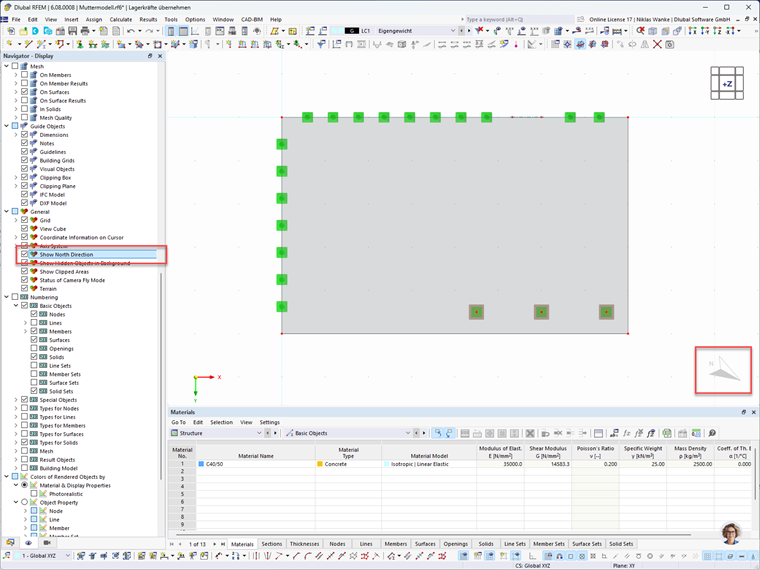

Représentation graphique de la flèche Nord
Pour afficher graphiquement la flèche nord dans l’espace de travail, il est nécessaire d’activer la case « Afficher la direction nord » dans le navigateur Afficher. La flèche nord apparait alors en vue de dessus. En vue de côté, aucune flèche nord n’est représentée.

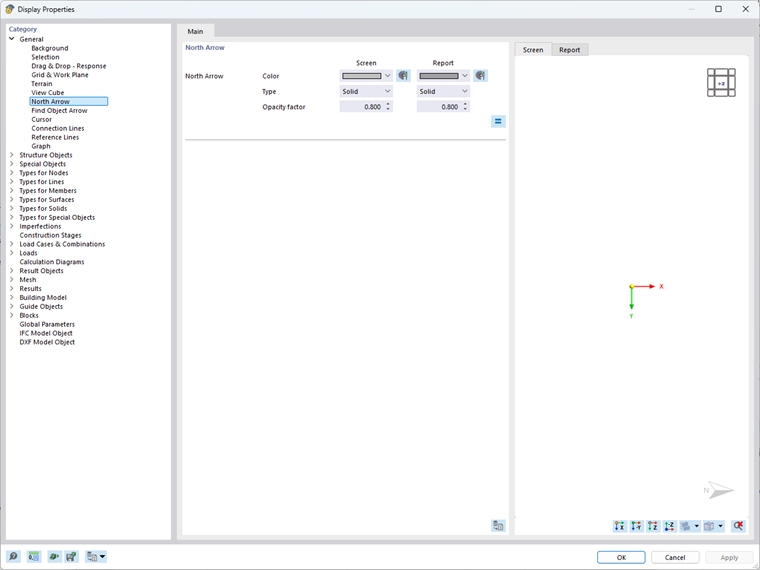

L’apparence de la flèche nord peut également être configurée dans les propriétés d’affichage.

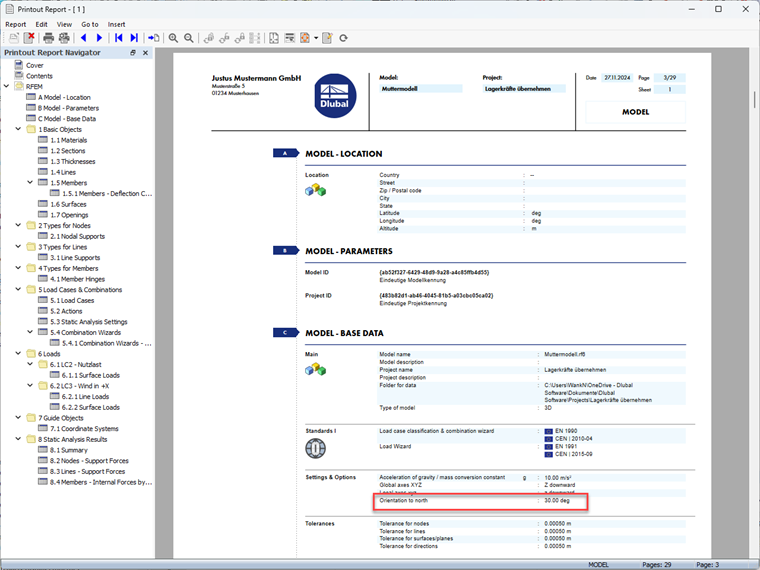

Orientation nord dans le rapport d’impression
Si l’orientation nord a été activée dans l’onglet « Paramètres et options » des données de base, elle est documentée dans le rapport d’impression. Vous trouverez cette information dans le chapitre « Données de base du modèle » du rapport d’impression.
