Dotaz
Jak mohu upravit profily vložené do programu SHAPE-THIN?
![Úprava prutu s proměnným průřezem v programu SHAPE-THIN](/cs/webimage/010434/2954732/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Systemskizze](/cs/webimage/008767/1117294/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Průřez a vnitřní síly](/cs/webimage/008867/613197/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Průřez](/cs/webimage/009113/2417019/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Querschnittsprogramm DUENQ | Querschnittswerte dünnwandiger Profile, elastische und plastische Bemessung](/cs/webimage/002829/2449167/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Modelování průřezu pomocí prvků, profilů, oblouků a bodových prvků
- Rozšiřitelná databáze vlastností materiálů, mezí kluzu a mezních napětí
- Průřezové charakteristiky otevřených, uzavřených nebo nesouvislých průřezů
- Ideální průřezové charakteristiky profilů složených z různých materiálů
- Stanovení napětí v koutových svarech
- Analýza napětí včetně posouzení na volné a vázané kroucení
- Posouzení poměrů (c/t) tlačených částí
- Účinné průřezy podle
- EN 1993-1-5 (včetně podélně vyztužených částí stěn podle čl. 4.5)
-
EN 1993-1-3
-
EN 1999-1-1
-
DIN 18800-2
- Klasifikace podle
-
EN 1993-1-1
-
EN 1999-1-1
-
- Rozhraní na MS Excel pro import a export tabulek
- Výstupní protokol
![Querschnittswerte-Programm DUENQ | Berechnungsparameter: c/t-Teile und wirksamer Querschnitt](/cs/webimage/007238/1782679/404-de.png?mw=512&hash=ad3145093c060390f8611819249ca107d7deb8d5)
Program SHAPE-THIN počítá všechny příslušné průřezové charakteristiky včetně plastických mezních sil a momentů. Překrývající se plochy se zohledňují realisticky. U průřezů, které se skládají z různých materiálů, stanoví SHAPE-THIN účinné průřezové charakteristiky vzhledem k referenčnímu materiálu.
Kromě analýzy napětí pružno-pružně lze provést plastické posouzení včetně interakce vnitřních sil u libovolných tvarů průřezů. Plastické posouzení se zohledněním interakce se provádí simplexovou metodou. Jako podmínku plasticity lze zvolit teorii podle Trescy nebo von Misese.
Program SHAPE-THIN provádí klasifikaci průřezů podle EN 1993-1-1 a EN 1999-1-1. U ocelových průřezů třídy 4 stanoví program účinné šířky nevyztužených nebo podélně vyztužených panelů podle EN 1993-1-1 a EN 1993-1-5. U hliníkových průřezů třídy 4 počítá program účinné tloušťky podle EN 1999-1-1.
Pro posouzení mezních hodnot (c/t) lze v programu zvolit metodu el-el, el-pl nebo pl-pl podle DIN 18800. Přitom se (c/t) pole prvků ve stejném směru rozpoznají automaticky.
![Querschnittswerte-Programm DUENQ | Globale Berechnungsparameter](/cs/webimage/007716/2211339/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)

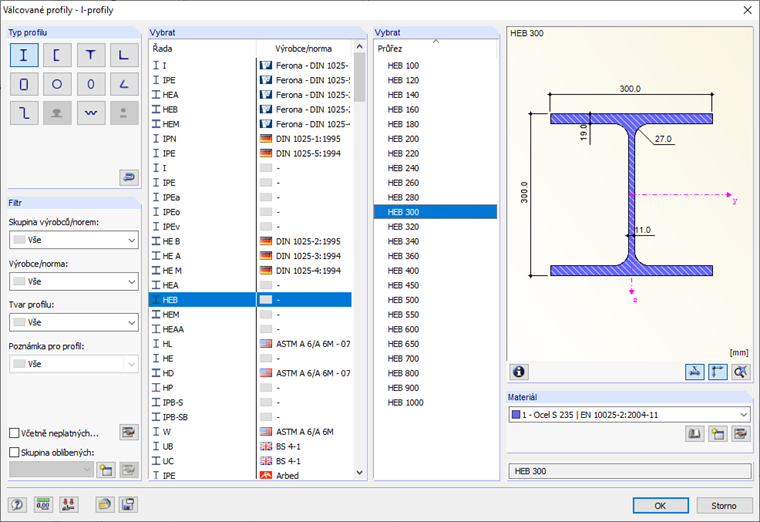

Program SHAPE-THIN obsahuje rozsáhlou databázi různých typů válcovaných a parametrických průřezů. Ty lze dále kombinovat nebo doplňovat novými prvky. Bez problému lze modelovat i průřezy složené z různých materiálů.
Grafické nástroje a funkce umožňují modelovat složité tvary průřezů jako v CAD nástrojích Díky grafickým nástrojům lze mimo jiné snadno zadávat bodové prvky, koutové svary, oblouky, parametrické obdélníkové a kruhové průřezy, elipsy, eliptické oblouky, paraboly, hyperboly, linie typu Spline nebo NURBS. Lze také importovat DXF soubor a použít jej jako základ pro další modelování. Při modelování lze používat i vodicí linie.
Parametrické zadávání umožňuje zadávat údaje o konstrukci a zatížení v závislosti na určitých proměnných.
Prvky můžeme graficky rozdělovat nebo připojovat k jiným objektům. Program SHAPE-THIN prvky automaticky rozdělí a zajistí nepřerušený smykový tok pomocí nulových prvků. U nulových prvků můžeme definovat specifickou tloušťku, a tak regulovat přenos smyku.
