Použití parametrů Dlubal v rozhraní programu Revit

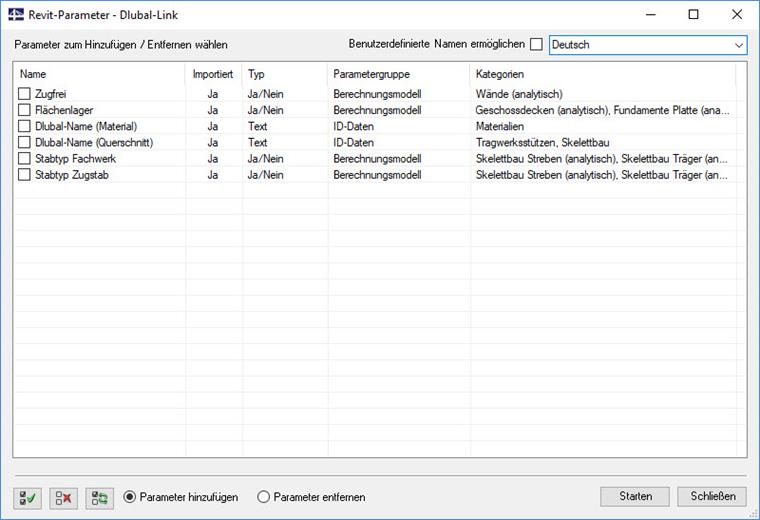

Parametry Dlubal jsou parametry v aplikaci Revit, které standardně neexistují. Jsou k dispozici pouze po aktivaci ("Přidat parametry" → "Spustit") v různých dialozích.

Jedná se o informace specifické pro RSTAB/RFEM, které je možné uložit v aplikaci Revit. Při exportu z programu Revit do programu Dlubal lze tyto informace načíst a převést pomocí programu RSTAB/RFEM.

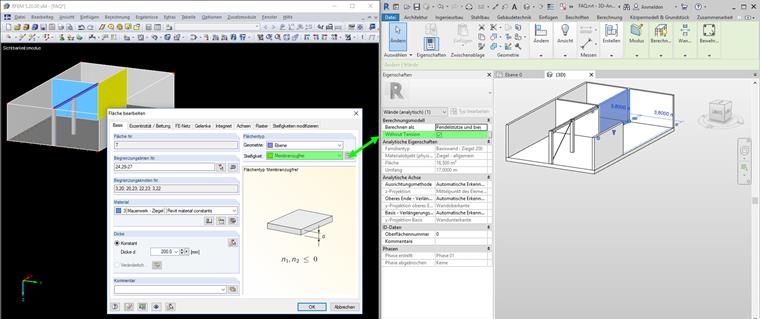

Bez tahu

• in den analytischen Wandeigenschaften zu finden
• entspricht der Flächentyp-Steifigkeit "Membranzugfrei"

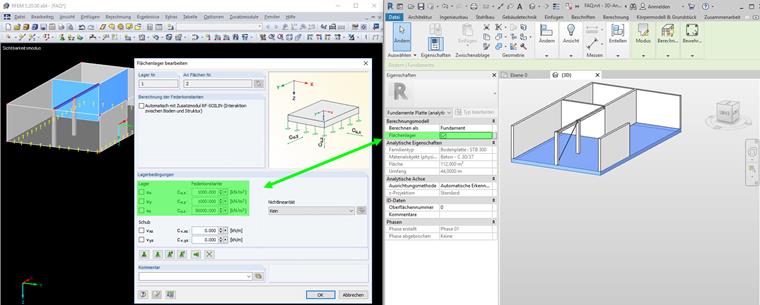

Plošná podpora

• in den analytischen Decken- bzw. Platteneigenschaften zu finden
• erzeugt in RFEM ein Flächenlager mit vorgegebenen Federkonstanten

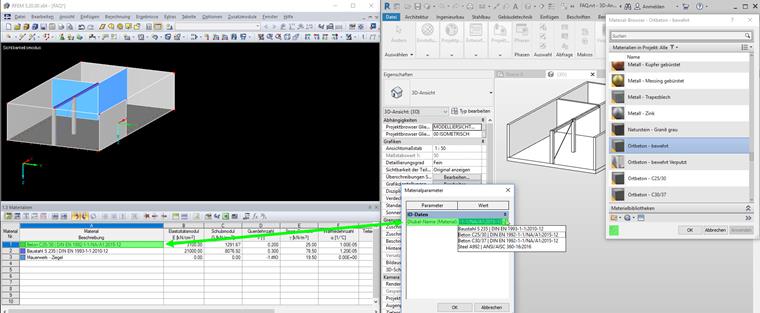

Název Dlubal (materiál)

• in den benutzerdefinierten Materialparametern zu finden
• direkte Zuweisung des Dlubal-Materialnamens möglich (ohne Konvertierungstabelle)

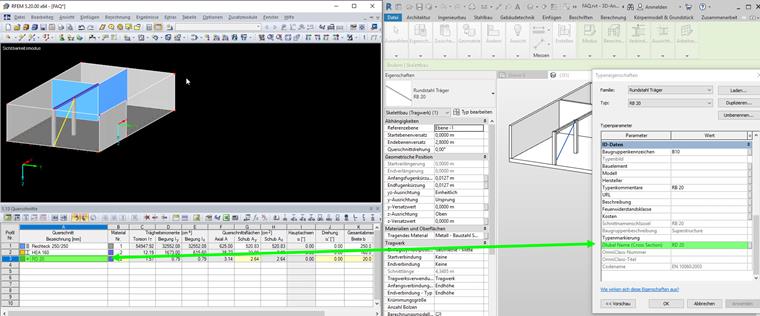

Název Dlubal (průřez)

• in den Typeneigenschaften von Stützen oder Trägern zu finden
• direkte Zuweisung des Dlubal-Querschnittsnamens möglich (ohne Konvertierungstabelle)

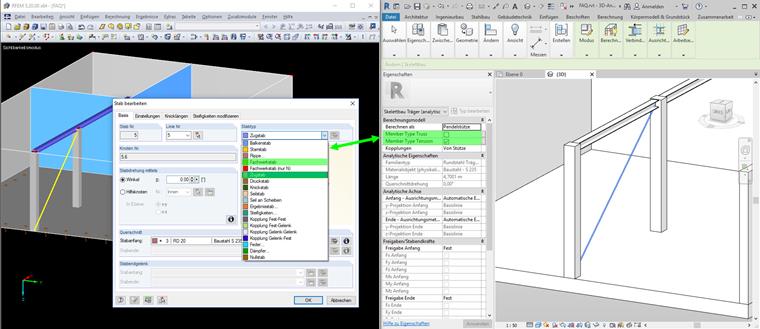

Typ prutu příhradový prut / tahový prut

• in den analytischen Träger- bzw. Stützeneigenschaften zu finden
• entspricht dem Stabtyp Fachwerkstab bzw. Zugstab in RSTAB/RFEM

Parametry Dlubal

Bez membránového tahu

Plošná podpora

Název Dlubal (materiál)

Název Dlubal (průřez)

Typ prutu příhradový prut / tahový prut
