问题
如何在Revit接口中使用Dlubal参数?
回复:

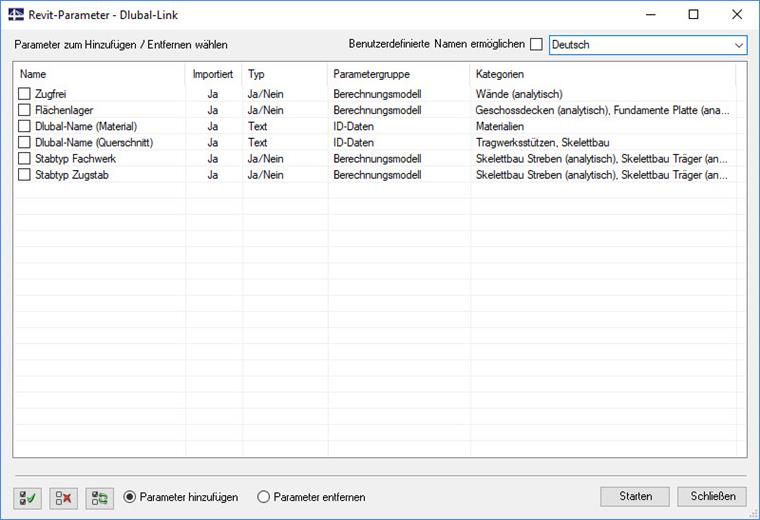

Dlubal 参数是 Revit 中默认不存在的参数。 只有在各种对话框中激活(“添加参数”→“开始”)后,才会激活它们。在这种情况下,该信息是 RFEM/RSTAB 独有的,并且可以存储在 Revit 中。 从 Revit 导出到 Dlubal 软件时,可以将此信息从 RFEM/RSTAB 导出和转换。

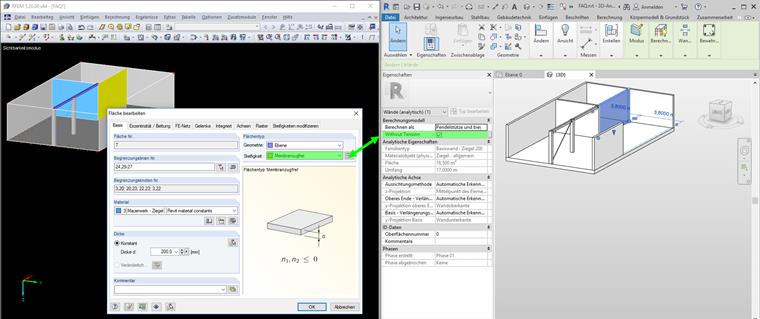

"无拉力"
- 见分析墙属性
- 对应于“无膜拉力”面的刚度
- 对应于“无膜拉力”面的刚度

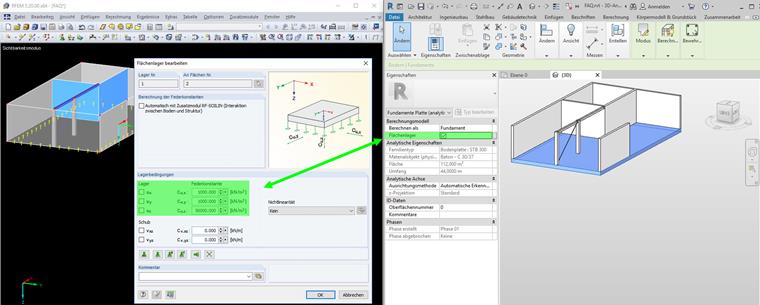

"面支座"
- 可见于分析板或板的属性中
- 在 RFEM 中创建一个具有指定弹簧常数的面支座

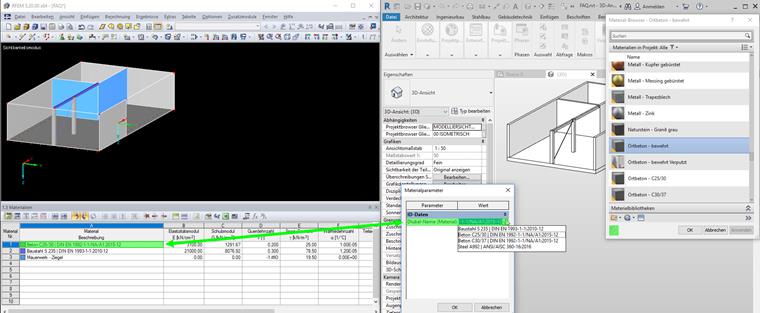

"Dlubal 名称(材料)"
- 可以在用户自定义材料参数中找到
- 可以直接分配 Dlubal 材料名称(不使用换算表)

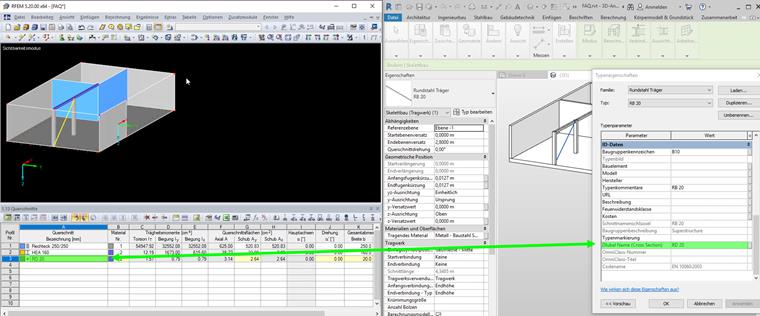

"Dlubal 名称(截面)"
- 在柱或梁的模型属性中找到
- 可以直接分配 Dlubal 截面名称(不使用换算表)

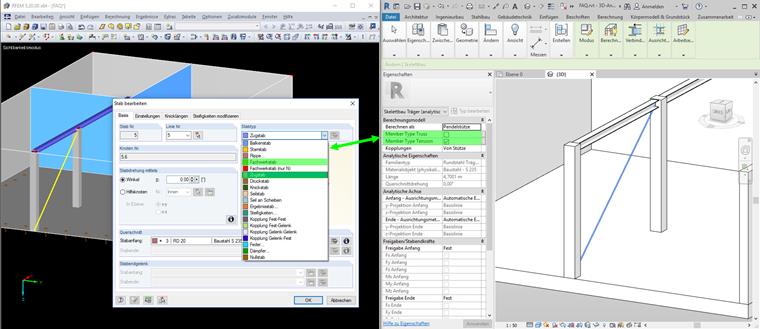

“杆件类型桁架/受拉杆件”
- 见分析梁或支座属性
- 对应于 RFEM/RSTAB 中的桁架或受拉杆件类型
