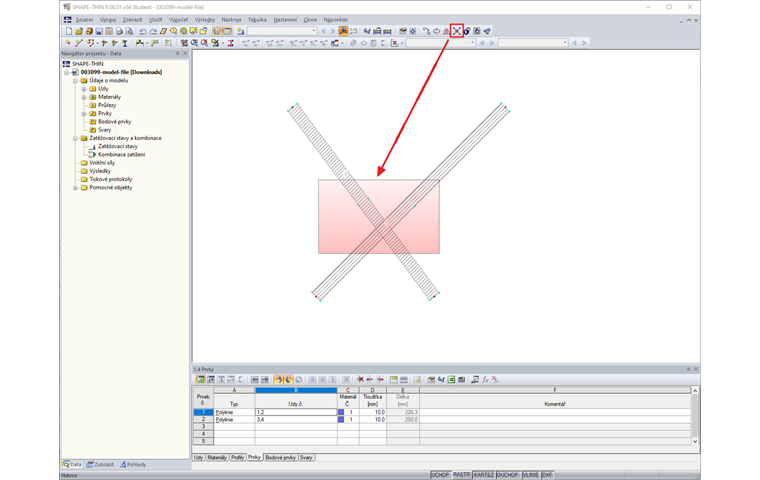

Prvky je možné spojit pomocí nástroje "Spojit prvky". Tato funkce je přístupná z nabídky Nástroje → Spojit prvky nebo pomocí příslušného tlačítka v panelu nástrojů. V pracovním okně jednoduše natáhněte okno nad oblastí, kde mají být prvky spojeny (Obrázek 02). Objekty nemusí ležet ve výběru celé.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3 Více o RF-STEEL Cold-Formed Sections
V programu SHAPE-THIN 8 je možné vypočítat účinný průřez vyztuženého vzpěrného panelu podle normy EN 1993-1-5, kapitola 4.5.
Kritické napětí při boulení se počítá podle EN 1993-1-5, příloha A.1 pro vzpěrná pole s alespoň 3 podélnými výztuhami, nebo podle EN 1993-1-5, příloha A.2 pro vzpěrná pole s jednou nebo dvěma výztuhy v tlačené oblasti. Provede se také posouzení na vzpěr zkroucením.
Databáze materiálů v programech RFEM, RSTAB a SHAPE-THIN obsahuje oceli podle australské normy AS/NZS 4600:2005.
