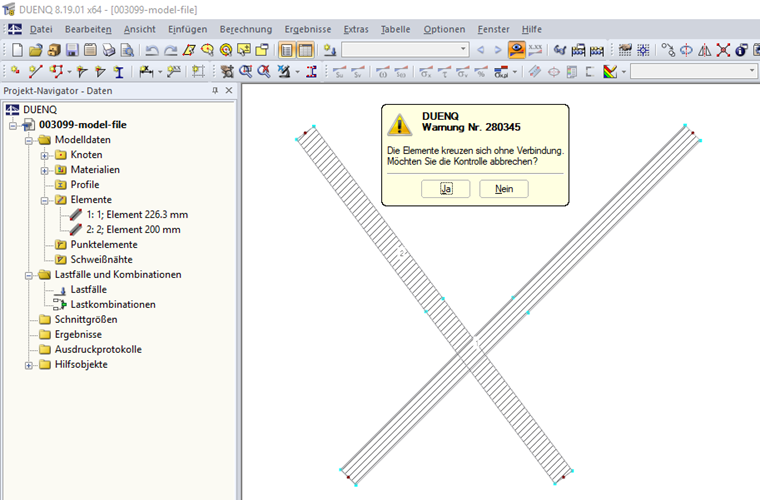

Во время расчета в программе SHAPE ‑ THIN появляется предупреждение № 280345, показанное на Рисунке 01: «Элементы пересекаются без соединения. Вы хотите прервать проверку достоверности? » Что мне делать?

Q: Во время расчета в программе SHAPE ‑ THIN появляется предупреждение № 280345, показанное на Рисунке 01: «Элементы пересекаются без соединения. Вы хотите прервать проверку достоверности? » Что мне делать?

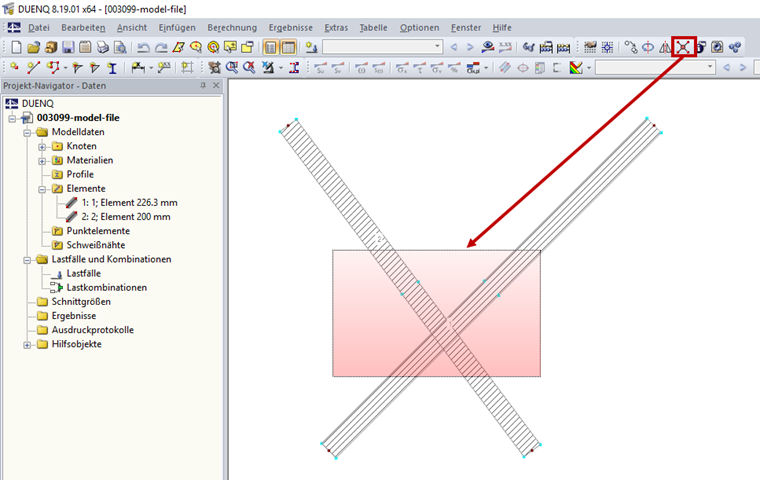

Элементы можно соединить с помощью инструмента «Соединить линии/стержни». Для этого выберите в меню пункт «Инструменты» → «Соединить линии/стержни» или воспользуйтесь соответствующей кнопкой на панели инструментов. Просто нарисуйте в рабочем окне окно поперек области, в которой должны быть соединены элементы (см. Рисунок 02). Не обязательно захватывать стержни полностью.

Question

Во время расчета в программе SHAPE ‑ THIN появляется предупреждение № 280345, показанное на Рисунке 01: &#171;Элементы пересекаются без соединения. Вы хотите прервать проверку достоверности? &#187; Что мне делать?

Accepted Answer

Элементы можно соединить с помощью инструмента &#171;Соединить линии/стержни&#187;. Для этого выберите в меню пункт &#171;Инструменты&#187; → &#171;Соединить линии/стержни&#187; или воспользуйтесь соответствующей кнопкой на панели инструментов. Просто нарисуйте в рабочем окне окно поперек области, в которой должны быть соединены элементы (см. Рисунок 02). Не обязательно захватывать стержни полностью.
