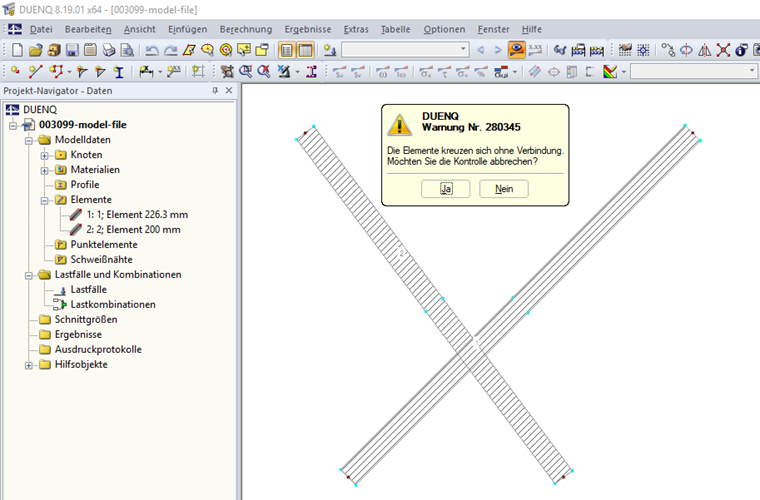

Durante o cálculo no SHAPE ‑ THIN, aparece o aviso n.º 280345 apresentado na Figura 01: "Os elementos estão a cruzar-se sem ligação. Deseja interromper a verificação de plausibilidade? ” O que devo fazer?

Q: Durante o cálculo no SHAPE ‑ THIN, aparece o aviso n.º 280345 apresentado na Figura 01: &quot;Os elementos estão a cruzar-se sem ligação. Deseja interromper a verificação de plausibilidade? ” O que devo fazer?

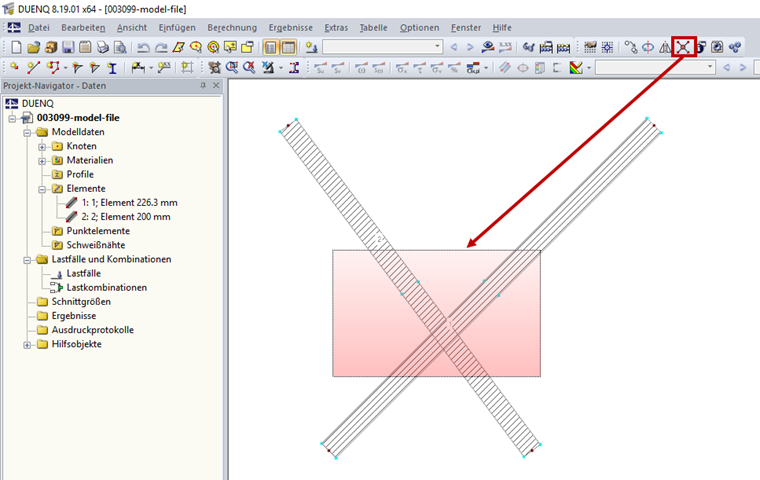

Os elementos podem ser ligados através da ferramenta &quot;Unir linhas/barras&quot;. Para isso, selecione a opção de menu Ferramentas → Unir linhas/barras ou utilize o botão correspondente na barra de ferramentas. Na janela de trabalho, basta desenhar uma janela sobre a área onde os elementos devem ser ligados (ver Figura 02). Não é necessário selecionar os objetos na sua totalidade.

Question

Durante o c&#225;lculo no SHAPE ‑ THIN, aparece o aviso n.&#186; 280345 apresentado na Figura 01: &quot;Os elementos est&#227;o a cruzar-se sem liga&#231;&#227;o. Deseja interromper a verifica&#231;&#227;o de plausibilidade? ” O que devo fazer?

Accepted Answer

Os elementos podem ser ligados atrav&#233;s da ferramenta &quot;Unir linhas/barras&quot;. Para isso, selecione a op&#231;&#227;o de menu Ferramentas → Unir linhas/barras ou utilize o bot&#227;o correspondente na barra de ferramentas. Na janela de trabalho, basta desenhar uma janela sobre a &#225;rea onde os elementos devem ser ligados (ver Figura 02). N&#227;o &#233; necess&#225;rio selecionar os objetos na sua totalidade.

Pergunta

Durante o cálculo no SHAPE ‑ THIN, aparece o aviso n.º 280345 apresentado na Figura 01: "Os elementos estão a cruzar-se sem ligação. Deseja interromper a verificação de plausibilidade? ” O que devo fazer?
