Jak mohu v modelu namodelovat otlačení?

Odpověď:

V případě otlačení se síly přenášejí pouze tlakem. Tahové síly nevznikají. Tyto účinky můžeme modelovat následovně (příklad viz obrázek):

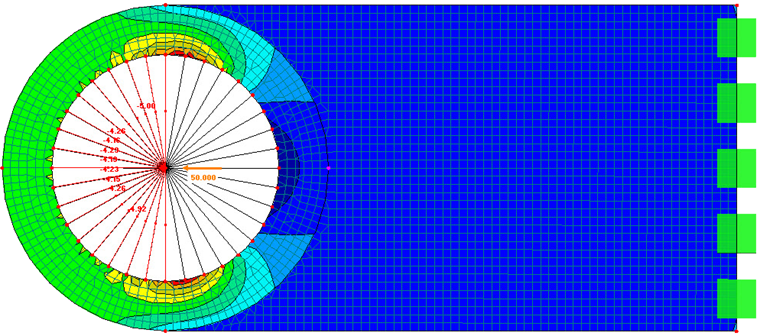

Čepový spoj s otlačením
Čepový spoj s otlačením

  1. Vytvořte otvor v ploše
  2. Einen Balkenstab mit der Nichtlinearität Ausfall bei Zug erzeugen und in Öffnung setzen. Je důležité použít nosník a ne tlačený prut (tlačený prut je příhradový vazník, což činí systém kinematickým).
  3. Natočení prutu v otvoru a přitom vícenásobné kopírování

Anstelle der Stäbe könnte man die Öffnung auch durch eine Fläche mit der Steifigkeit Membranzugfrei füllen. Při použití této tuhosti plochy se stane následující:

Výpočet probíhá ve více iteracích. Po první iteraci se ověří, u jakých plošných prvků se vyskytuje tah pro hlavní membránové napětí. Tyto prvky vypadnou při další iteraci (respektive tuhost se výrazně sníží).

S oběma variantami modelování byste měli dosáhnout zhruba stejných výsledků.
