- 从 RSTAB 导入结果
- 集成的材料和截面库
- 使用 RSTAB 的模块扩展 EC2 可以按照欧洲规范 EN 1992-1-1(欧洲规范 2)和以下国家附录对钢筋混凝土进行设计:
-
DIN EN 1992-1-1/NA/A1:2015-12(德国)
-
ÖNORM B 1992-1-1:2018-01(奥地利)
-
比利时 NBN EN 1992-1-1 ANB:2010 常温设计,NBN EN 1992-1-2 ANB:2010 抗火设计(比利时)
-
BDS EN 1992-1-1:2005/NA:2011(保加利亚)
-
EN 1992-1-1 DK NA:2013(丹麦)
-
NF EN 1992-1-1/NA:2016-03(法国)
-
SFS EN 1992-1-1/NA:2007-10(芬兰)
-
UNI EN 1992-1-1/NA:2007-07(意大利)
-
LVS EN 1992-1-1:2005/NA:2014(拉脱维亚)
-
LST EN 1992-1-1:2005/NA:2011(立陶宛)
-
MS EN 1992-1-1:2010(马来西亚)
-
NEN-EN 1992-1-1+C2:2011/NB:2016(荷兰)
- NS EN 1992-1 -1:2004-NA:2008(挪威)
-
PN EN 1992-1-1/NA:2010(波兰)
-
NP EN 1992-1-1/NA:2010-02(葡萄牙)
-
SR EN 1992-1-1:2004/NA:2008(罗马尼亚)
-
SS EN 1992-1-1/NA:2008(瑞典)
-
SS EN 1992-1-1/NA:2008-06(新加坡)
-
STN EN 1992-1-1/NA:2008-06(斯洛伐克)
-
SIST EN 1992-1-1:2005/A101:2006(斯洛文尼亚)
-
UNE EN 1992-1-1/NA:2013(西班牙)
-
CSN EN 1992-1-1/NA:2016-05(捷克)
-
BS EN 1992-1-1:2004/NA:2005(英国)
-
CPM 1992-1-1:2009(白俄罗斯)
-
CYS EN 1992-1-1:2004/NA:2009(塞浦路斯)
-
- 除了上面列出的国家附录 (NA) 外,用户还可以自定义国家附录,在自定义附录里可以设置自己的极限值和参数。
- 可以预设分项系数、折减系数、轴高度限制、材料属性和混凝土保护层厚度
- 计算纵向、剪切和抗扭钢筋
- 楔形杆件设计
- 截面优化
- 显示最小配筋和受压配筋
- 计算可编辑的配筋方案
- 可选择增加所需钢筋的裂缝宽度分析,以保持定义的裂缝宽度分析极限值
- 考虑开裂截面的非线性计算(欧洲规范 EN 1992-1-1:2004 和 DIN 1045-1:2008)
- 考虑受拉刚化效应
- 考虑徐变和收缩
- 开裂截面的变形 (状态 II)
- 所有结果图的图形表示
- 对于矩形和圆形截面,按照规范 EN 1992-1-2 中的简化方法(分区法)进行抗火验算。 然后再进行托架的抗火验算。
CONCRETE | 产品特性
您有什么问题想问的吗?
![使用CONCRETE和RF-CONCRETE杆件进行抗火验算](/zh/webimage/010240/2423916/enu-png.png?mw=512&hash=11c9c8f5694d2cbdc921e58bc9669774901e31b5)
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
![减少慢速硬化混凝土的最小配筋](/zh/webimage/010260/468927/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
![全部/减小的剪力和需要的抗剪钢筋的图形显示](/zh/webimage/010392/469329/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
对于按照 EN 1992-1-1(欧洲规范 2)的均匀分布荷载,受剪钢筋的设计截面可以放置在距支座前边缘 d 处。 因此对于受剪钢筋,施加的剪力减小到 VEd,red 。 但是,在分析最大设计抗剪承载力 VRd,max时,需要使用总剪力。
![钢筋申请书的后续编辑](/zh/webimage/010438/2983547/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
如果在窗口 1.6 的“钢筋”中选择了“设计现有的钢筋”选项,那么 RFEM 的 RF-CONCRETE Members 或者 RSTAB 的 CONCRETE Members 会自动为用户提供钢筋建议。
![Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)](/zh/webimage/006834/526064/Dlubal-Revit.png?mw=512&hash=9a92302ba8b440403caf2f68050db6dc529c1eb1)
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
![错误信息](/zh/webimage/007062/1590520/000119-en-png.png?mw=512&hash=945a180bfd366ea7a8d52a12e2357007eb9ef6d5)
在计算开始之前,用户应该使用程序检查功能检查输入数据。 然后,混凝土附加模块会搜索相关荷载工况、荷载以及结果组合的结果。 如果找不到所需内力,RSTAB 将开始计算以确定所需内力。
根据所选的设计规范,计算纵向和剪切钢筋所需的钢筋面积以及相应的中间结果。 如果由承载能力极限状态设计确定的纵向钢筋不足以满足最大裂缝宽度设计,则可以自动增加钢筋配筋,直到达到定义的极限值。
对具有稳定性的结构构件可以通过非线性计算进行验算。 根据不同的规范,可以使用不同的方法进行计算。
抗火验算是按照规范 EN 1992-1-2, 4.2 中的一种简化计算方法进行的。 该模块使用附录 B2 中提到的分区法。 此外,还可以考虑纵向的热应变和由不对称火灾效应引起的热初弯曲。

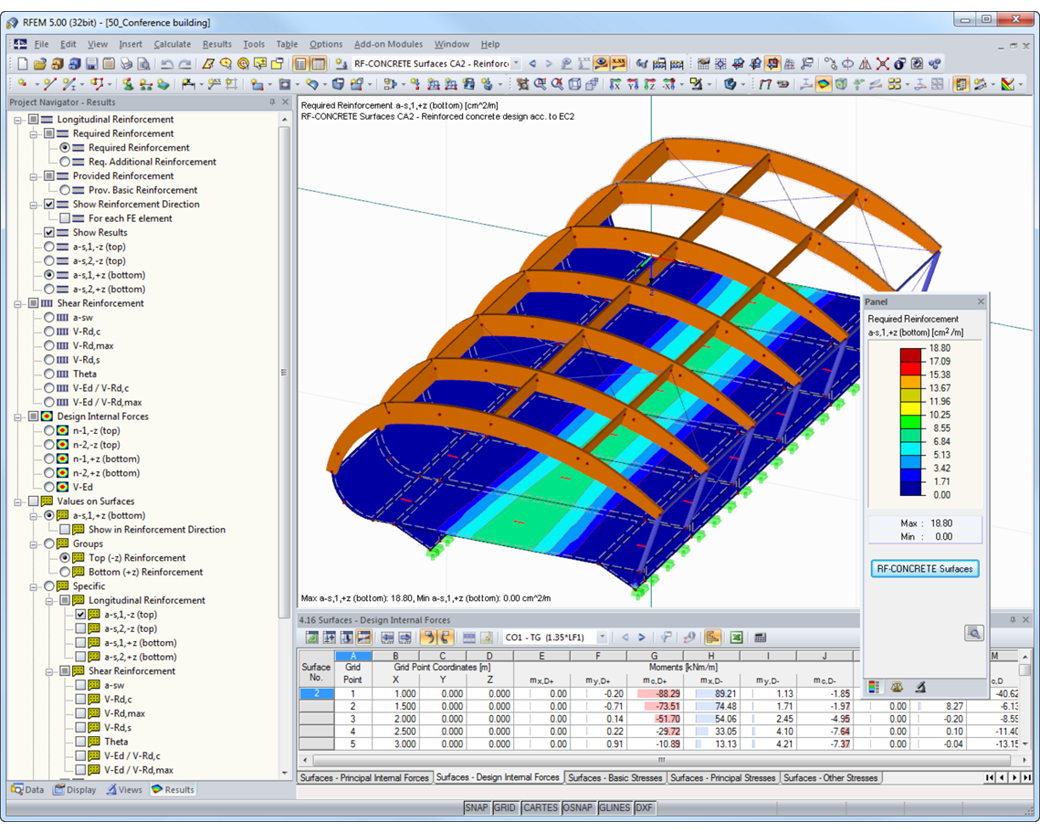

![RFEM 中欧洲规范 2 要求的配筋](/zh/webimage/000392/510835/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
- 从 RSTAB 导入结果
- 集成的材料和截面库
- 使用 RSTAB 的模块扩展 EC2 可以按照欧洲规范 EN 1992-1-1(欧洲规范 2)和以下国家附录对钢筋混凝土进行设计:
-
DIN EN 1992-1-1/NA/A1:2015-12(德国)
-
ÖNORM B 1992-1-1:2018-01(奥地利)
-
比利时 NBN EN 1992-1-1 ANB:2010 常温设计,NBN EN 1992-1-2 ANB:2010 抗火设计(比利时)
-
BDS EN 1992-1-1:2005/NA:2011(保加利亚)
-
EN 1992-1-1 DK NA:2013(丹麦)
-
NF EN 1992-1-1/NA:2016-03(法国)
-
SFS EN 1992-1-1/NA:2007-10(芬兰)
-
UNI EN 1992-1-1/NA:2007-07(意大利)
-
LVS EN 1992-1-1:2005/NA:2014(拉脱维亚)
-
LST EN 1992-1-1:2005/NA:2011(立陶宛)
-
MS EN 1992-1-1:2010(马来西亚)
-
NEN-EN 1992-1-1+C2:2011/NB:2016(荷兰)
- NS EN 1992-1 -1:2004-NA:2008(挪威)
-
PN EN 1992-1-1/NA:2010(波兰)
-
NP EN 1992-1-1/NA:2010-02(葡萄牙)
-
SR EN 1992-1-1:2004/NA:2008(罗马尼亚)
-
SS EN 1992-1-1/NA:2008(瑞典)
-
SS EN 1992-1-1/NA:2008-06(新加坡)
-
STN EN 1992-1-1/NA:2008-06(斯洛伐克)
-
SIST EN 1992-1-1:2005/A101:2006(斯洛文尼亚)
-
UNE EN 1992-1-1/NA:2013(西班牙)
-
CSN EN 1992-1-1/NA:2016-05(捷克)
-
BS EN 1992-1-1:2004/NA:2005(英国)
-
CPM 1992-1-1:2009(白俄罗斯)
-
CYS EN 1992-1-1:2004/NA:2009(塞浦路斯)
-
- 除了上面列出的国家附录 (NA) 外,用户还可以自定义国家附录,在自定义附录里可以设置自己的极限值和参数。
- 可以预设分项系数、折减系数、轴高度限制、材料属性和混凝土保护层厚度
- 计算纵向、剪切和抗扭钢筋
- 楔形杆件设计
- 截面优化
- 显示最小配筋和受压配筋
- 计算可编辑的配筋方案
- 可选择增加所需钢筋的裂缝宽度分析,以保持定义的裂缝宽度分析极限值
- 考虑开裂截面的非线性计算(欧洲规范 EN 1992-1-1:2004 和 DIN 1045-1:2008)
- 考虑受拉刚化效应
- 考虑徐变和收缩
- 开裂截面的变形 (状态 II)
- 所有结果图的图形表示
- 对于矩形和圆形截面,按照规范 EN 1992-1-2 中的简化方法(分区法)进行抗火验算。 然后再进行托架的抗火验算。
![结果显示](/zh/webimage/007063/1590540/000120-en-png-png.png?mw=512&hash=17c795371fdd04124c77cefe1bfde2f14fbc77e7)
计算完成后,在模块中会出现表格,列出所需钢筋面积和正常使用极限状态设计的结果。 所有中间值都包含在其中。 除了表格外,截面上的当前应力和应变还以图形方式显示。
纵向和剪切钢筋的配筋方案(包括草图)都按照现行规定进行记录。 可以编辑配筋方案,并且可以调整例如杆件数量和锚固。 更改将自动更新。
包括钢筋在内的混凝土截面可以在 3D 渲染中显示。 这样,程序为创建包括钢筋明细表在内的配筋图提供了最佳的文档选择。
在正常使用极限状态下使用选定的内力配筋进行裂缝宽度计算。 输出的结果包括钢筋应力、最小配筋、极限直径和最大钢筋间距,以及裂缝间距和最大裂缝宽度。
开裂状态下,钢筋定义为线性弹性计算时,杆件的有效挠度和有效挠度为开裂状态下的承载能力极限状态。
