问题

我的模型的计算不收敛,我该怎么办?


回复:

如果一个模型有很多自由度,或者有几个稳定或亚稳态,那么对铰或支座的自由平移或转动的最小限制可以导致更快的收敛。

此处的最小限制是指例如将一个 0.01 kN/m 的平移弹簧应用于在全局 x 方向上可自由移动的节点支座。 这同样适用于旋转。 值的大小很大程度上取决于建模的系统。 因此,在非常小的模型中,0.01 kN/m的值可能会产生太大的影响。

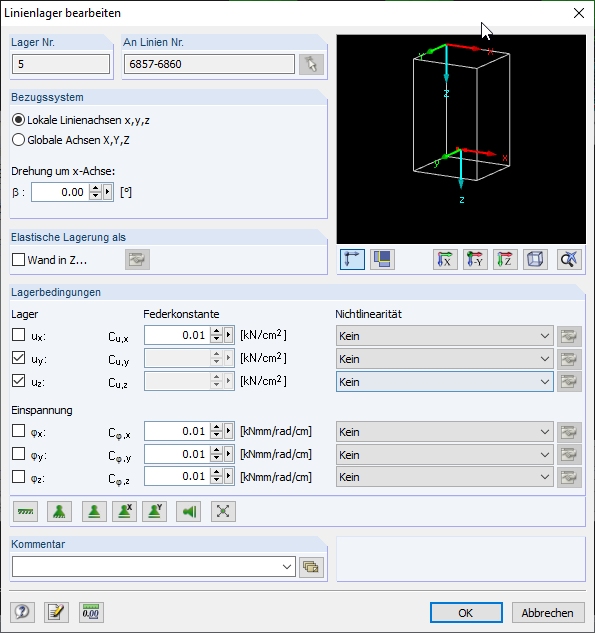

图 1 显示了由此受到限制的线支座的对话框。 y 和 z 方向的转换在这里被禁止,但所有其他自由度应该是自由的。 较小的旋转和平移弹簧有助于计算更快地收敛。



;
