回复:
杆件端部在几何形状上精确地位于管道面上,但结构单元的自动集成仅适用于平面。 因为杆件的端点没有集成到管道面上,所以没有创建公共有限元节点。 对于 RFEM,杆件与管道没有连接,因此计算终止。

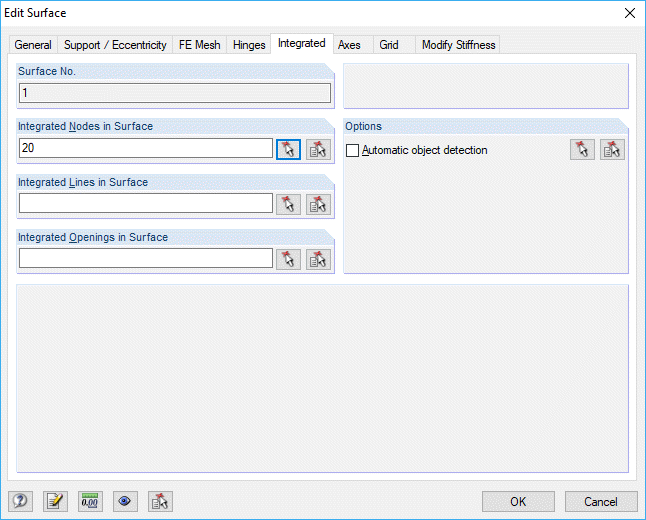

可以手动将杆件端部节点集成到管道曲面中: 双击管道面,打开“编辑面”对话框。 在“集成”选项卡中,只要取消激活“自动对象检测”选项,就可以集成节点(图 01)。

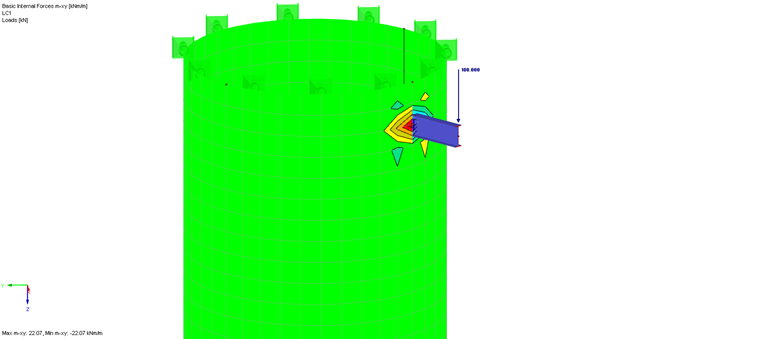

该杆件通过集成与管道表面相连。 创建公共有限元节点并成功计算(图 02)。
常见问题和解答 (FAQ)
杆件端部在几何形状上精确地位于管道面上,但结构单元的自动集成仅适用于平面。 因为杆件的端点没有集成到管道面上,所以没有创建公共有限元节点。 对于 RFEM,杆件与管道没有连接,因此计算终止。
可以手动将杆件端部节点集成到管道曲面中: 双击管道面,打开“编辑面”对话框。 在“集成”选项卡中,只要取消激活“自动对象检测”选项,就可以集成节点(图 01)。
该杆件通过集成与管道表面相连。 创建公共有限元节点并成功计算(图 02)。
