A extremidade da barra repousa geometricamente exatamente na superfície do tubo, mas a integração automática dos elementos estruturais só é possível para superfícies planas. Uma vez que o ponto final da barra não foi integrado na superfície do tubo, não é criado um nó de EF comum. Para o RFEM, a barra não tem ligação com o tubo, resultando assim na finalização do cálculo.

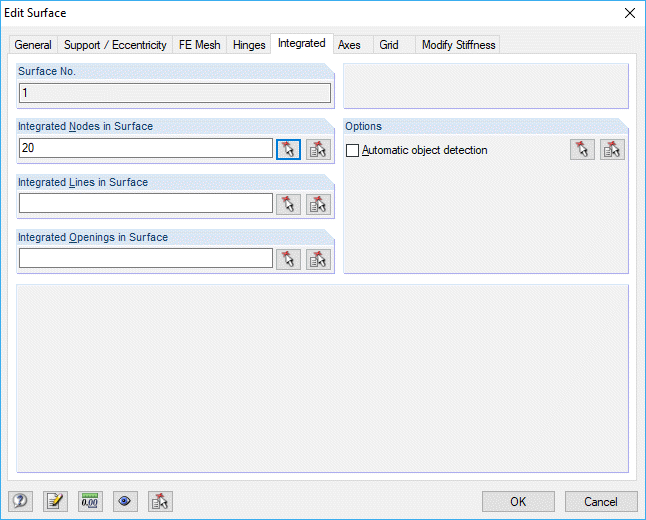

Pode integrar manualmente o nó final da barra na superfície do tubo: clique duas vezes na superfície do tubo para abrir a caixa de diálogo "Editar superfície". No separador "Integrado" é possível integrar o nó desde que a opção "Detecção automática de objetos" esteja desativada (Figura 01).

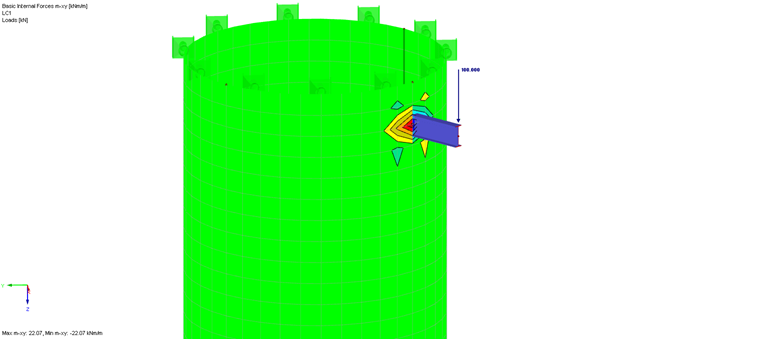

Devido à integração, a barra está ligada à superfície do tubo. É criado um nó de EF comum e o cálculo é realizado com sucesso (Figura 02).
