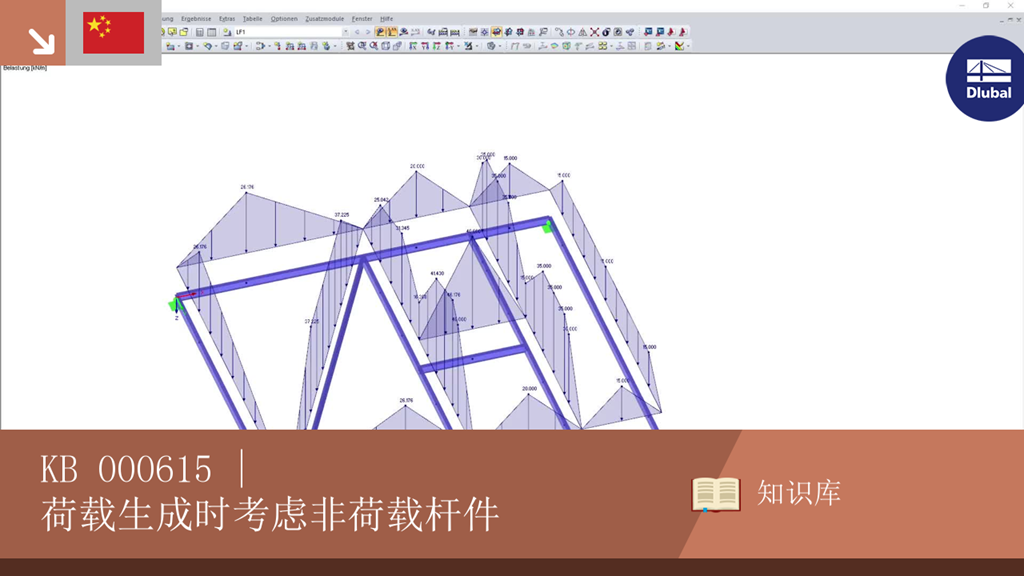

当通过平面生成杆件荷载时,程序在内部生成单元格。 这些像元会显着影响创建的杆件荷载。 因此,在生成单元格时应特别注意加入无杆件。 点击[荷载生成的设置]按钮。

Bei der Generierung von Stablasten mittels einer Ebene werden intern Zellen generiert. Diese Zellen beeinflussen die erzeugten Stablasten maßgeblich.

本文阐述并解释了索的抗弯刚度对其内力的影响。 本文还介绍了如何减少这种影响的方法。

使用“木结构设计”模块,可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准,使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度,包括受压调整系数、调整后的抗压设计值和最终设计比率。

在本文中,使用附加模块 RF-/TIMBER AWC 验证了一个 2x4 尺寸的木材在承受双轴受弯和轴压组合作用的充分性。 梁柱属性和荷载基于 AWC 2015/2018 中木结构设计实例 E1.8 计算得出。

在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置:
- 由相关荷载计算的裂缝状态
- 由所有正常使用极限状态设计状况确定的包络裂缝状态
- 截面开裂状态 - 与荷载无关

在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。

此外,该功能还有助于清晰地显示结果。 用户可以使用【裁剪平面】来剖切模型,为模型创建剖视图。 用户可以通过勾选“修改”后的平面内容, 这样,您可以清楚简单地显示例如相贯或实体的结果。

实体应力的结果可以在有限元中显示为彩色的三维点。
