Podczas generowania obciążeń prętowych za pośrednictwem płaszczyzny program generuje komórki wewnętrznie. Komórki te znacząco wpływają na tworzone obciążenia prętowe. Dlatego należy zwrócić szczególną uwagę na uwzględnienie prętów nieobciążonych podczas generowania komórek. Aby uzyskać dostęp do tych opcji, należy kliknąć przycisk [Ustawienia generowania obciążenia].

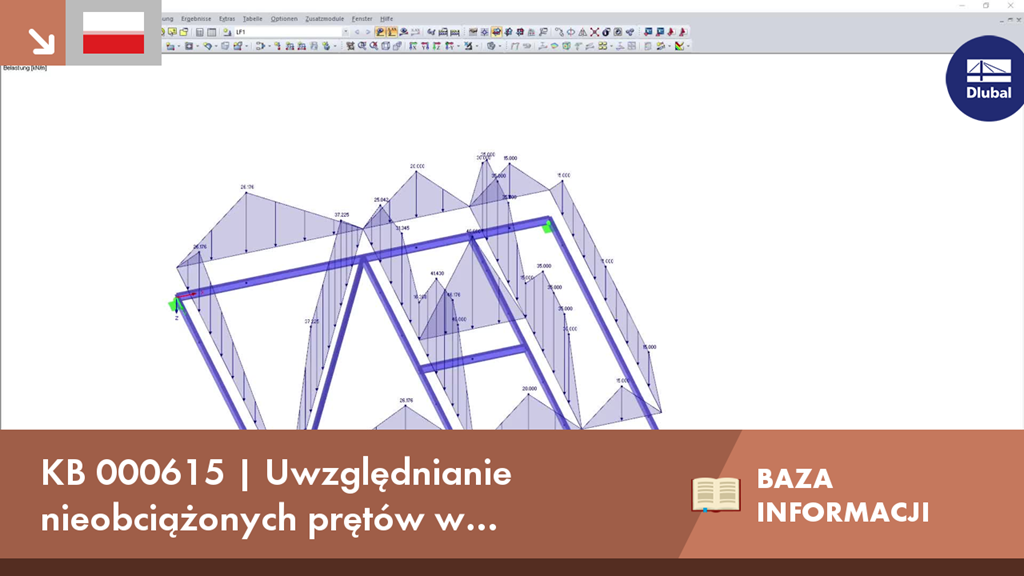

KB 000615 | Uwzględnianie nieobciążonych prętów w generowaniu obciążeń
- Użyteczne narzędzia do szybkiego tworzenia konstrukcji w programie RFEM
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w programie RSTAB
W konfiguracji stanu granicznego użytkowalności można dostosowywać różne parametry obliczeniowe przekrojów. W tym miejscu można kontrolować warunek przekroju zastosowany do analizy odkształcenia i szerokości zarysowania.
Można aktywować następujące ustawienia:
- Stan zarysowania obliczony na podstawie powiązanego obciążenia
- Stan zarysowany obliczony jako obwiednia ze wszystkich sytuacji obliczeniowych SGU
- Stan przekroju zarysowanego - niezależny od obciążenia
W zakładce 'Podpory obliczeniowe i ugięcia' w pozycji 'Edytować pręt', pręty można podzielić na segmenty za pomocą zoptymalizowanych okien wprowadzania danych. W zależności od warunków podparcia, wartości graniczne odkształceń dla belek wspornikowych lub belek jednoprzęsłowych są dostosowywane automatycznie.
Po zdefiniowaniu podpory obliczeniowej w odpowiednim kierunku na początku pręta, końcu pręta i w węzłach pośrednich, program automatycznie rozpoznaje segmenty i długości segmentów, do których odnosi się dopuszczalne odkształcenie. Na podstawie zdefiniowanych podpór obliczeniowych moduł wykrywa również automatycznie, czy jest to belka czy wspornik. Ręczne przydzielanie, podobnie jak w poprzednich wersjach (RFEM 5), nie jest już konieczne.
Opcja 'Długości zdefiniowane przez użytkownika' umożliwia modyfikowanie długości odniesienia w tabeli. Domyślnie stosowana jest zawsze odpowiednia długość segmentu. Jeżeli długość odniesienia różni się od długości segmentu (na przykład w przypadku prętów zakrzywionych), można ją dostosować.
Funkcja ta przyczynia się również do przejrzystego wyświetlania wyników. Płaszczyzny przycinania to płaszczyzny, które można umieszczać w dowolnym miejscu w modelu. Wskutek tego strefa przed lub za płaszczyzną jest ukrywana na ekranie. W ten sposób można w przejrzysty i prosty sposób wyświetlić wyniki, na przykład na przecięciu lub bryle.
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
