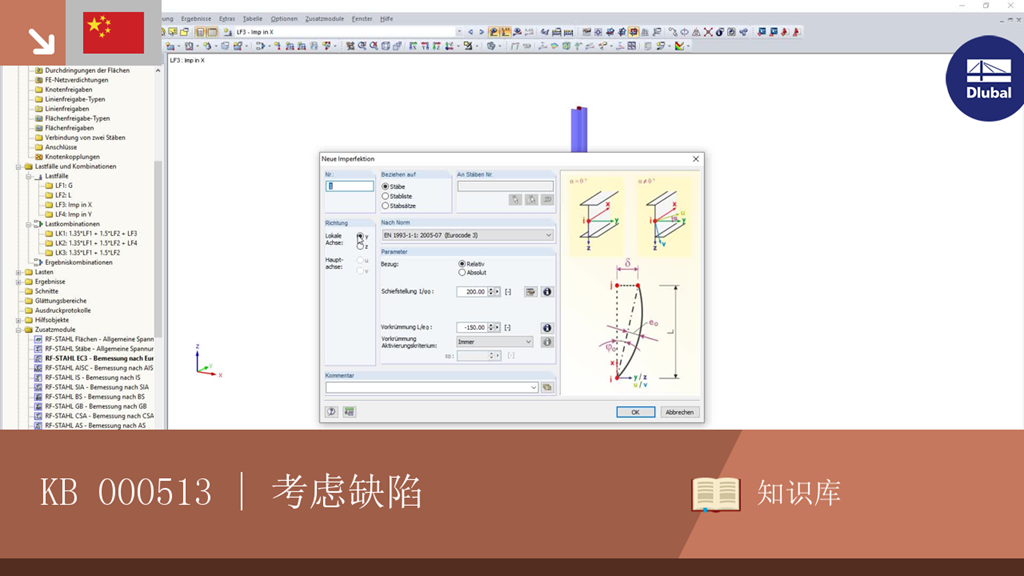

该视频展示了如何在RFEM和RSTAB中将杆件上的缺陷作为荷载进行组织。
您有什么问题想问的吗?
In der Welt der Bauingenieure sind Imperfektionen ein eindeutiger Begriff. Allgemein beschreiben Imperfektionen die Unvollkommenheit einer Struktur beziehungsweise die herstellungsbedingte Abweichung eines Bauteils von der idealen Form.
RFEM 和 RSTAB 在进行几何非线性计算(二阶、三阶及后屈曲分析)时,可以对每个荷载工况和荷载组合计算临界荷载系数。
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
就钢结构设计而言,结构稳定性并不是一个新现象。 加拿大钢结构设计规范 CSA S16 以及 2019 年最新发布的规范也不例外。 关于稳定性的详细要求可以使用第 8.4.3 条中的简化稳定性分析方法或 2019 年规范中的附录 O 中新的弹性分析中的稳定性影响分析方法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
与附加模块 RF-/STABILITY (RFEM 5) 和 RSBUCK (RSTAB 8) 相比,在 RFEM 6 / RSTAB 9 的结构稳定性模块中增加了以下新功能:
- 作为荷载工况或荷载组合的属性选项激活
- 通过组合向导自动激活多种荷载状况的稳定性计算
- 根据用户定义停止增加荷载
- 振型标准化修改无需重新计算
- 结果表带有筛选功能
- 计算由杆件、壳和实体单元组成的模型
- 非线性稳定性分析
- 选择考虑初始预应力引起的轴力
- 四种方程求解器高效的计算不同的模型
- 在 RFEM/RSTAB 中考虑刚度调整
- 按照用户定义的荷载增量系数(Shift-Methode)计算稳定性图形
- 选择计算非稳定模型的振型(用于找出不稳定的原因)
- 显示稳定性图形
- 缺陷的确定基础
通过集成的模块扩展 RF-/STEEL Warping Torsion 可以在 RF-/STEEL AISC 中按照钢结构设计指导 9 (Design Guide 9) 进行设计。
按照翘曲扭转理论,通过 7 个自由度进行计算,实现了考虑扭转在内的实际稳定性设计。
