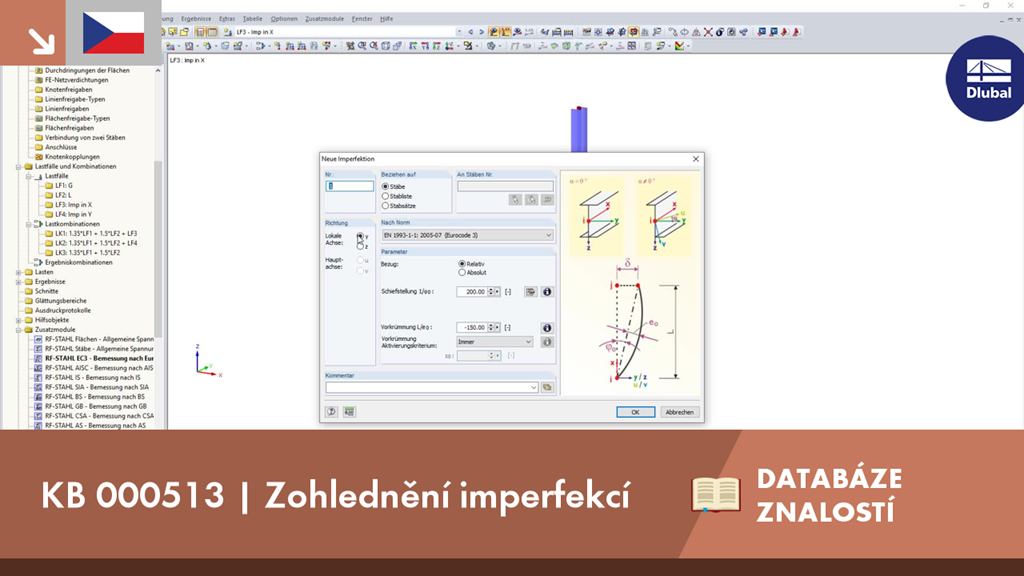

Toto video ukazuje, jak se imperfekce na prutech v programech RFEM a RSTAB zadávají jako zatížení.
KB 000513 | Zohlednění imperfekcí
Odkazy
- Lineární a nelineární analýza konstrukcí v programu RFEM
- Lineární a nelineární analýza konstrukcí v programu RFEM
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:51 min
Databáze znalostí
Délka: 00:01:12 min
Databáze znalostí
Délka: 00:00:26 min
Délka: 00:00:35 min
Databáze znalostí
Délka: 00:01:20 min
Databáze znalostí
Délka: 00:00:53 min
Délka: 00:00:10 min
Databáze znalostí
Délka: 00:00:46 min
Databáze znalostí
Délka: 00:00:49 min
Ve světě stavebního inženýrství má slovo imperfekce specifický význam. Imperfekce obecně popisují nedokonalost konstrukce nebo výrobní odchylku konstrukčního prvku od ideálního tvaru.
RFEM a RSTAB mohou v případě geometricky nelineárního výpočtu (analýza druhého řádu a další) spočítat pro každý zatěžovací stav ZS a každou kombinaci zatížení KZ součinitel kritického zatížení.
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
Stabilita konstrukce není při posouzení ocelových konstrukcí novým aspektem. Kanadská norma pro návrh oceli CSA S16 a její nejnovější verze z roku 2019 nepředstavují výjimku. Podrobné požadavky na stabilitu lze řešit buď zjednodušenou metodou stabilitní analýzy podle článku 8.4.3, nebo nově v normě 2019 metodou stabilitních účinků v pružné analýze v příloze O.
Modální součinitel důležitosti (MRF) Vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů významný modální součinitel důležitosti (např. 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je oproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Ve srovnání s přídavnými moduly RF-STABILITY (RFEM 5) a RSBUCK (RSTAB 8) jsou v addonu Stabilita konstrukce pro RFEM 6/RSTAB 9 přidány následující nové funkce:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Analýza modelů, které se skládají z prutových, skořepinových a tělesových prvků
- Nelineární stabilitní analýza
- Volitelné zohlednění působení normálových sil od počátečního předpětí
- Čtyři řešiče rovnic pro efektivní výpočty nejrůznějších modelů
- Možnost zohlednit úpravy tuhosti z programů RFEM/RSTAB
- Stanovení vlastních tvarů od uživatelsky definovaného součinitele přírůstku zatížení (Inverzní silová metoda s posunem)
- Volitelné stanovení vlastního tvaru nestabilních modelů (pro identifikaci příčiny nestability)
- Vizualizace stabilitních tvarů
- Podklad pro stanovení imperfekce
Integrované modulové rozšíření RF-/STEEL Warping Tosion umožňuje provádět v přídavném modulu RF-/STEEL AISC posouzení podle návrhového průvodce Steel Design Guide 9.
Výpočet probíhá podle teorie vázaného kroucení se 7 stupni volnosti. Lze tak realisticky posoudit stabilitu konstrukce včetně kroucení.
Můj model je nestabilní. Čím by to mohlo být?
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".
Čím by to mohlo být?
Co je součinitel kritického zatížení a jak je možné ho stanovit?
V přídavném modulu RF-/ALUMINUM posuzuji otevřený nesymetrický hliníkový profil a zobrazí se mi upozornění "Nelze posoudit - 1022) Obecný průřez - posouzení stability není k dispozici". Jaký je důvod?
Proč jsou při aktivaci plastických posouzení metodou částečných vnitřních sil (RF-/STEEL Plasticity) v záložce Stabilita zašedlé návrhy náhradních prutů?
Proč se moje imperfekce graficky zobrazují odlišně a mohu upravit zobrazení?
