问题:

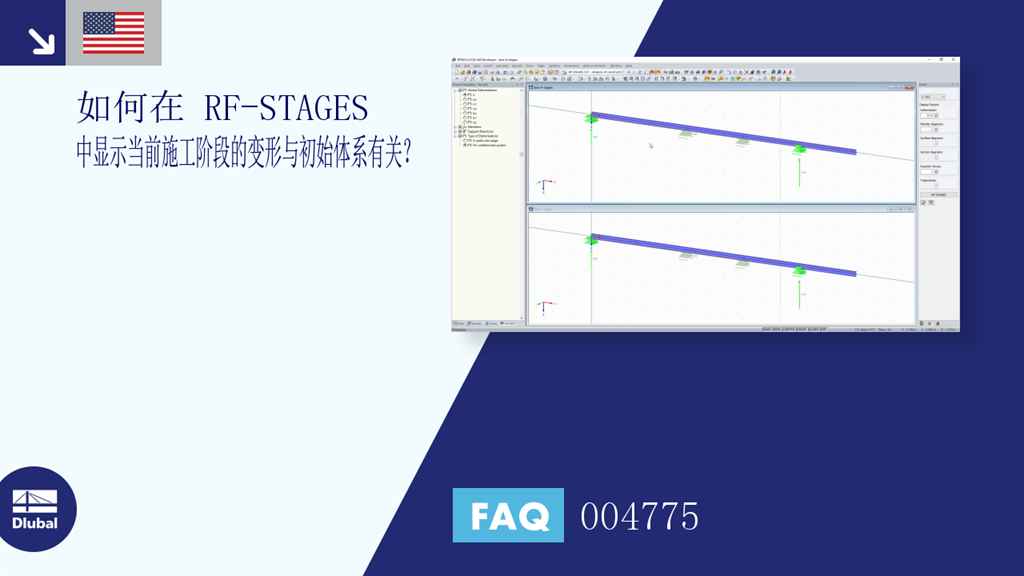

如何在 RF‑STAGES 中显示当前施工阶段的变形与初始体系有关?
答案:
参照系既可以在项目导航器的图形显示中(见图 01),也可以在附加模块的表格结果中进行更改(图 02)。
图 03 显示了结构体系的不同变形。 在两侧,从上到下显示了施工阶段 2 到 4,左侧是未变形的体系(初始状态),右侧是相应的施工阶段。
