产品特性

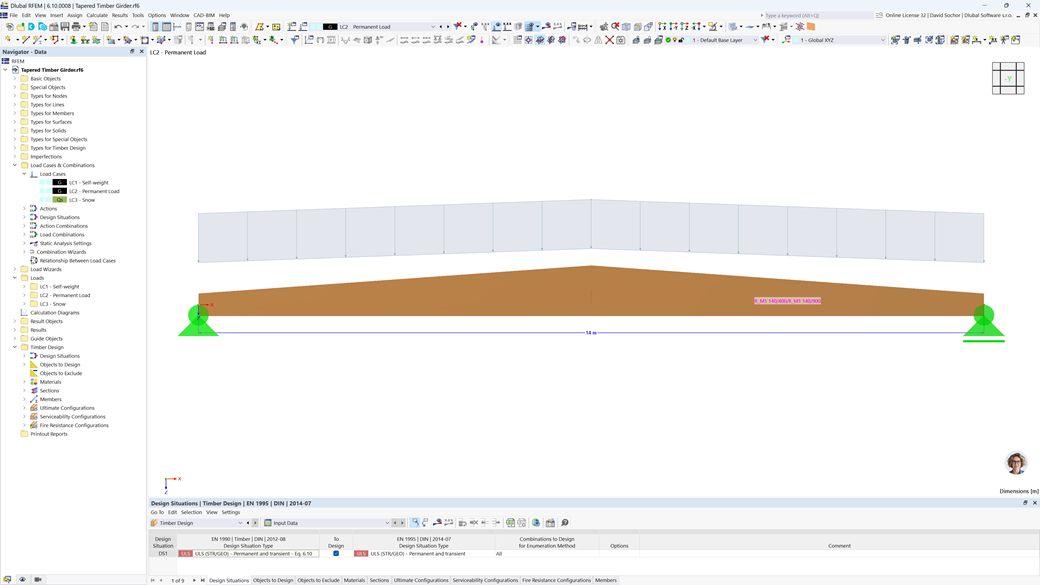

木结构设计 | 变截面杆件和弯曲杆件设计
对于木结构设计,程序提供多种选项。 并且可以考虑木纹裁剪角度、横向拉应力以及变截面和弯曲杆件的体积曲率半径。 在设计纤维切割的区域时,受弯曲拉力或受弯曲压力的情况下强度会相应地调整。 为了进行等效杆件法稳定性分析,将确定有效和弯扭屈曲长度的高度设置为距离实际设计点 0.65 倍 h 位置。

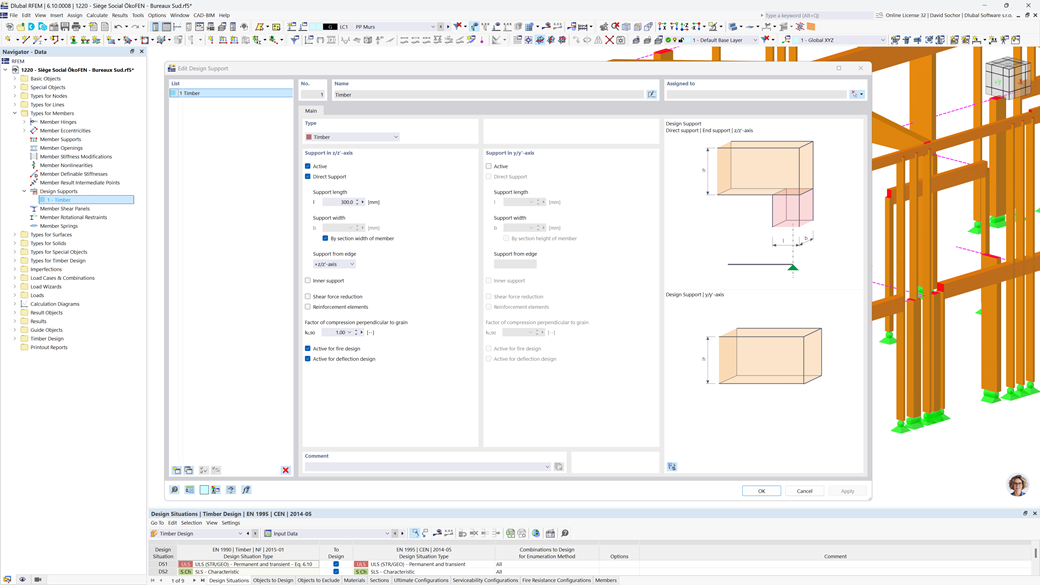

木结构设计 | 内部和外部支座的支座压力设计验算
在这里您可以自由选择。 对于在截面的 y 和 z 方向上的荷载,用户可以在任意点进行支座压力设计验算。 您可以自由区分内部和外部支座。 横纹压缩系数 kc,90(例如层板胶合木为 1.75)。 如果允许,支座长度会按照规范中的规定自动增加。 这样用户非常容易地获得更经济的设计。

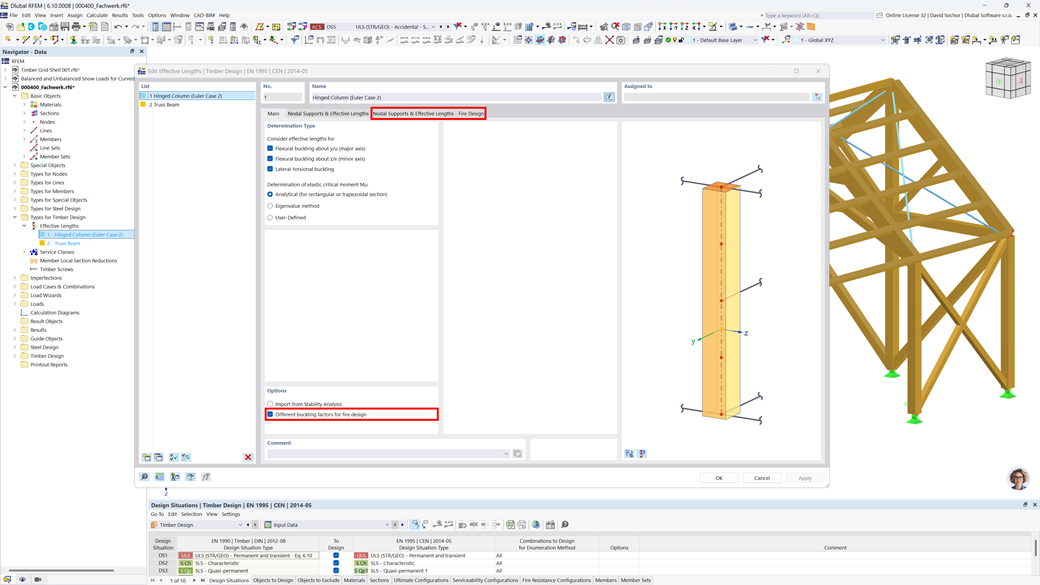

木结构设计 | 抗火设计中不同有效长度的考虑
通常不需要对结构的侧向支撑进行防火验算。 您想在项目中以不同的方式处理这个问题吗? 为了在计算中考虑这一点,可以为不同火灾状况定义其他的等效杆件长度。
木结构设计 | 考虑横向-扭转支撑位置
当风向是顺风时怎么办? 不计算上部结构在结构上设置的弯扭支撑,以便减少有效长度和弯扭屈曲长度。
木结构设计 | 详细的设计验算文档
德儒巴软件让一切变得更简单。 用户可以一目了然查看按设计规范进行的所有设计验算。 可以为每个设计验算确定设计标准。 此外,程序还可以显示设计验算细节,其中输入值、中间结果和最终结果以结构化的方式排列。 用户可以在信息窗口中查看详细的计算过程以及所有采用的公式、规范和结果。
木结构设计 | 结果筛选(按极限状态)
如何查找已完成的设计验算? 在木结构设计模块中,用户可以在表格查看每个设计验算。 此外,还可以查看利用率的图形显示。 在表格和图形输出中提供各种不同的筛选选项,用户可以根据所需极限状态或设计验算类型来显示结果。

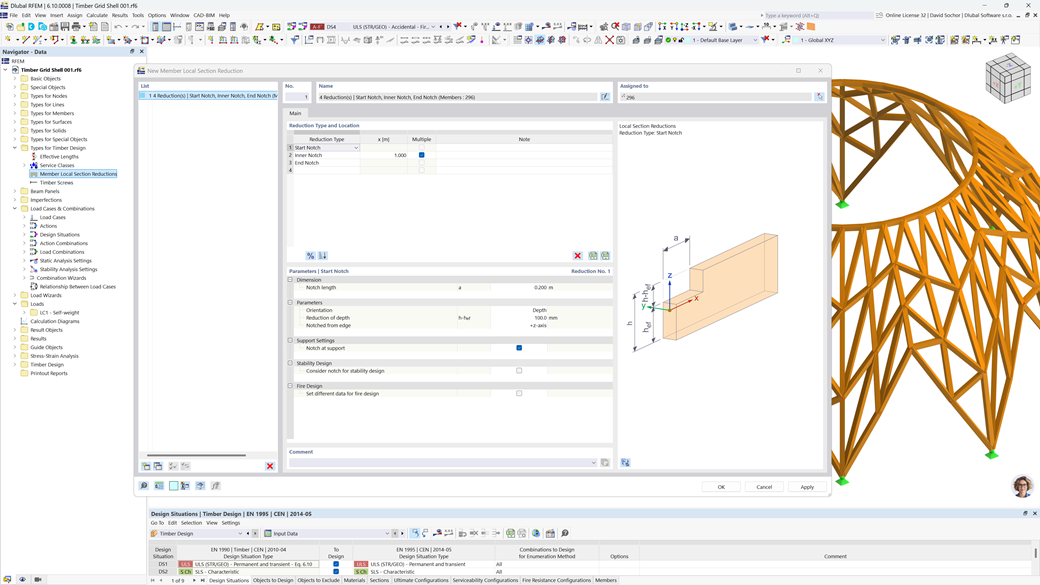

木结构设计 | 考虑切口
通过杆件截面折减可以考虑在梁的始端、内部或末端的切口。 在计算承载力时要考虑梁的折减。 但是,这不适用于刚度。
木结构设计 | 用于弯扭屈曲分析的模态图形显示
您是否使用过模块内部的特征值求解器来确定用于稳定性分析的临界荷载系数? 如果是的话,那么设计对象的主导模态会作为结果显示。 特征值求解器可用于弯扭屈曲分析,具体取决于所使用的规范。
木结构设计 | 按照美国规范 ANSI/AWC NDS 进行抗扭设计
是否受扭? 您可以共同决定如何进行设计。 您可以选择以下选项:
- 如果由扭矩产生的剪应力不超过极限值,允许继续计算
- 按 Timber Construction Manual 4.6 进行设计
- 忽略扭转

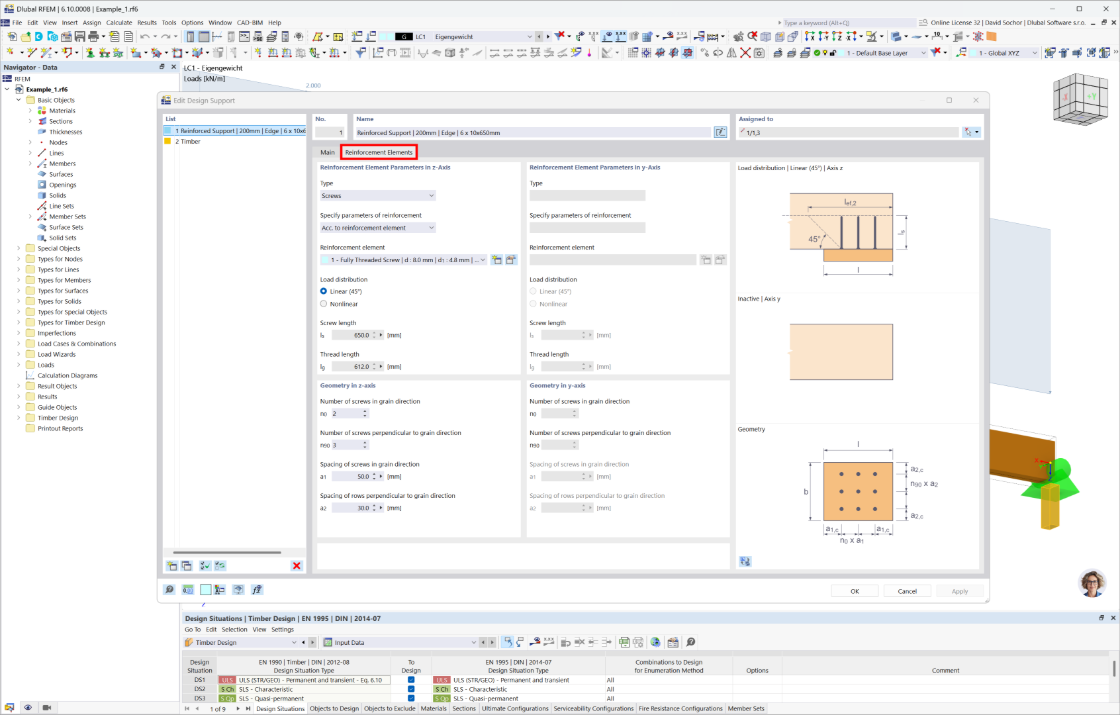

设计支座的横向受压配筋单元
您知道吗? 在支座设计中可以将全螺纹螺栓定义为横向受压构件,用于设计“横纹方向受压”。 在这种情况下,螺栓将受到推覆和屈曲分析。
此外,设计抗剪承载力是在螺栓末端的平面内验算的。 荷载分布角可以线性地考虑在 45° 以下,也可以非线性地考虑(根据 Bejtka I.,带全螺纹木结构构件的配筋,德国卡尔斯鲁厄大学,2005)。

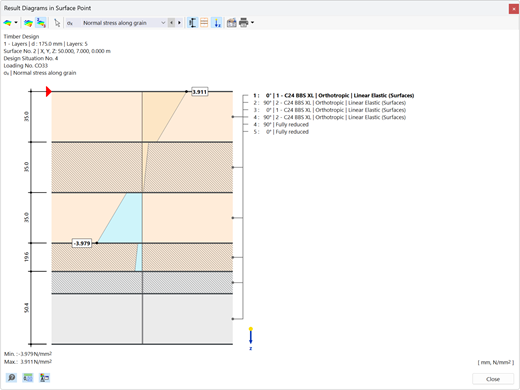

根据欧洲规范 EN 1995、美国规范 NDS、加拿大规范 CSA O86 和瑞士规范 SIA 265 的木结构抗火设计

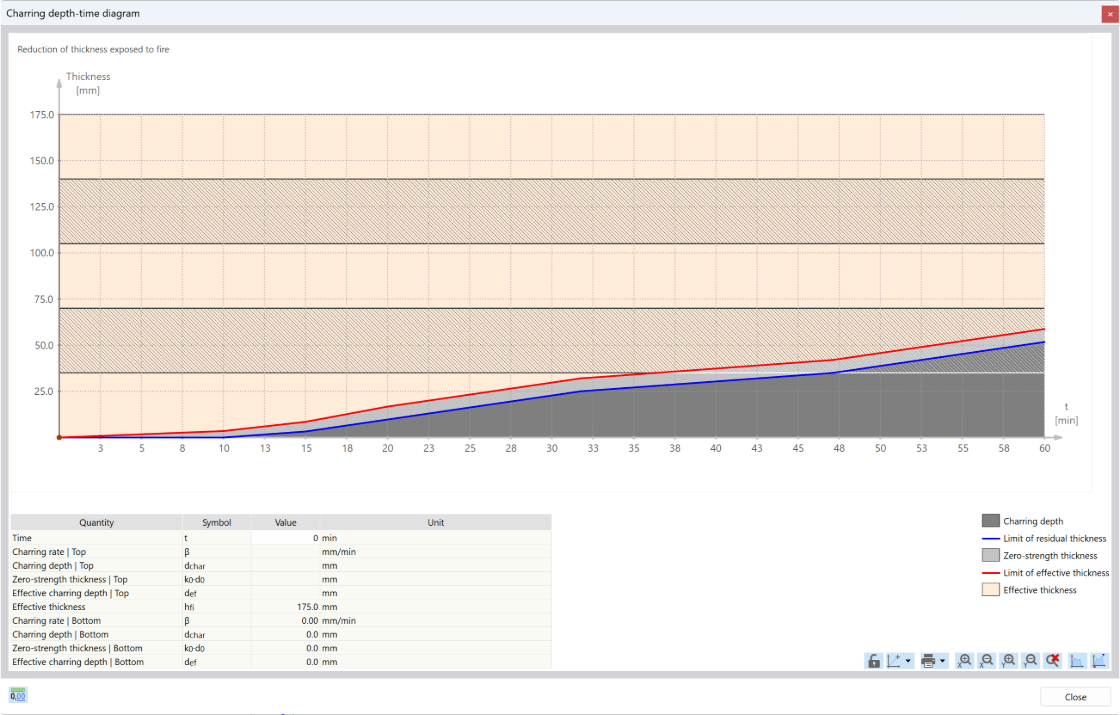

用户现在可以按欧洲规范、美国规范、加拿大和瑞士规范计算木板的抗火承载力。 在计算时,需要先定义木板的暴露情况,耐火极限时间。 然后,程序会按折减截面法计算抗火承载力。
对于正交胶合木板,您可以根据粘合剂的类型来选择个别碳化层部分是否可能脱落,以及在某些层是否进一步碳化。
